Trinciatrice Tiro della gomma del residuo 60KW che schiaccia macchina in pieno automatica

La linea di gomma spreco della polvere della macchina di gomma della trinciatrice LP-1200 stanca il riciclaggio della linea

Linea di produzione di gomma della polvere istruzione

Flusso di funzionamento:

Gomma residua---Macchina di trafilatura---taglierina della gomma--Trinciatrice di gomma--- Filo di acciaio che separa macchina---separazione magnetica ---Polvere di gomma

--seperator della fibra.

1. Macchina d'acciaio di trafilatura--estragga il filo di acciaio spesso.

taglierina 2.tire--tagli le grandi gomme in tre parti

3. Trasportatore-trasporto la gomma alla trinciatrice.

4. trinciatrice dell'Gemello-asse--Tosa la gomma nei blocchetti di 10cm - di 5;

5. Sistema di ricircolazione--per controllare la dimensione dei brandelli che vanno ai rapers;

6. Raspers-riduca i brandelli in 15. chip di 20mm e libera l'acciaio dalla gomma;

7. Sopra il magnete della cinghia--Separazione di acciaio liberato dai chip di gomma;

8. Alimentatore vibratorio--Trasporta i chip di gomma;

9. Macchina di gomma del granulatore--Misura la riduzione dei chip ai granelli di 1-4mm e liberato la frazione del tessuto alla separazione di flusso d'aria.

10. Macchina della smerigliatrice --Polvere di gomma della smerigliatrice.

11.Central che spolvera unità--Rimuova la polvere e le indennità dal sistema e filtri l'aria prima della restituzione all'atmosfera.

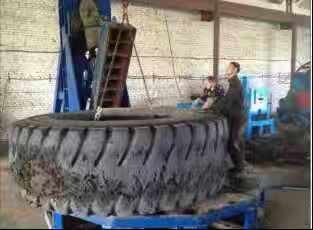

1. macchina di trafilatura

La macchina è pricipalmente consiste della base, telaio base, tira il gancio, di riduttore, il dispositivo di controllo elettrico, ecc.

Installi due assi sul telaio base, fra le assi ed il telaio base installi un gancio di tirata, installi l'ingranaggio azionamento su un'estremità della maglia dell'asse con la marcia, motore con il tipo del freno, per impedire la rotazione inerziale del motore.

Nel corso del disegno, due ganci agganciano il cerchione della gomma rispettivamente, il movimento al filo di acciaio e la separazione di piatto della scanalatura della gomma. Dopo passa tramite il piatto della bocca, il cavo lungo il foro da entrambi i lati del piatto è estratto lentamente. Quando i cavi sono completamente dalle ruote, il motore si fermerà automaticamente, quindi esce dei cavi può fare la trafilatura seguente della gomma.

AVVISO: Questa macchina da adattarsi soltanto alle gomme di automobile (≤F800mm). Le gomme dovrebbero essere disposte al mezzo dei telai base.

APPLICAZIONE:
La macchina è applicabile per il decollo degli anelli d'acciaio dalle perle della gomma.

Dati tecnici

Tagliatrice di 2.QDJ-1200 Tiro

La macchina è pricipalmente consiste della base, del supporto statico della taglierina, del supporto commovente della taglierina, del cilindro tagliato dell'olio, della struttura della stampa cilindro di gomma, dell'olio di gomma della stampa, stazione di pressione idraulica, dispositivo di controllo elettrico, ecc.

Il supporto statico della taglierina e supporto commovente della taglierina relativo al parallelo della base di appoggio dal bullone. Cilindro di gomma e struttura taglienti collegati dalla base media. Correzione di gomma del cilindro dell'olio della stampa sulla piastra di sostegno del lato superiore della colonna. Correzione di gomma della struttura di pressione sull'angolo che fra la base e la struttura girando asse.

La stazione di pressione idraulica è di consistere della valvola a sfera elettromagnetica, del tipo elettrovalvola della O, della valvola a farfalla, del motore, della pompa a palette a basso rumore, ecc. ha messo la pompa a palette nel carro armato può dare lo spazio di abbondanza per la lacuna del serbatoio di combustibile, anche molto bello per l'aspetto globale.

Specifiche

1,1 dimensione globale (L×W×H): 2080×1000×2130mm

1,2 Qty. della taglierina: 4pieces

1,3 colpo della taglierina: quasi 600mm

1,4 pressione del cilindro: quasi 12T

1,5 pressione di olio di lavoro: 6.3Mpa

1,6 pompa di olio: Flusso 40 L/mi, pressione 6.3Mpa

1,7 grado di lavoro dell'olio: Olio meccanico di no. 32

1,8 modello del motore: Y132M2-6, potere: 7,5---11kW

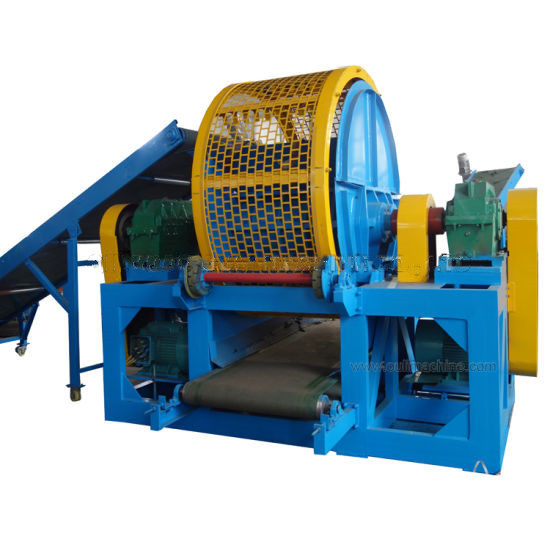

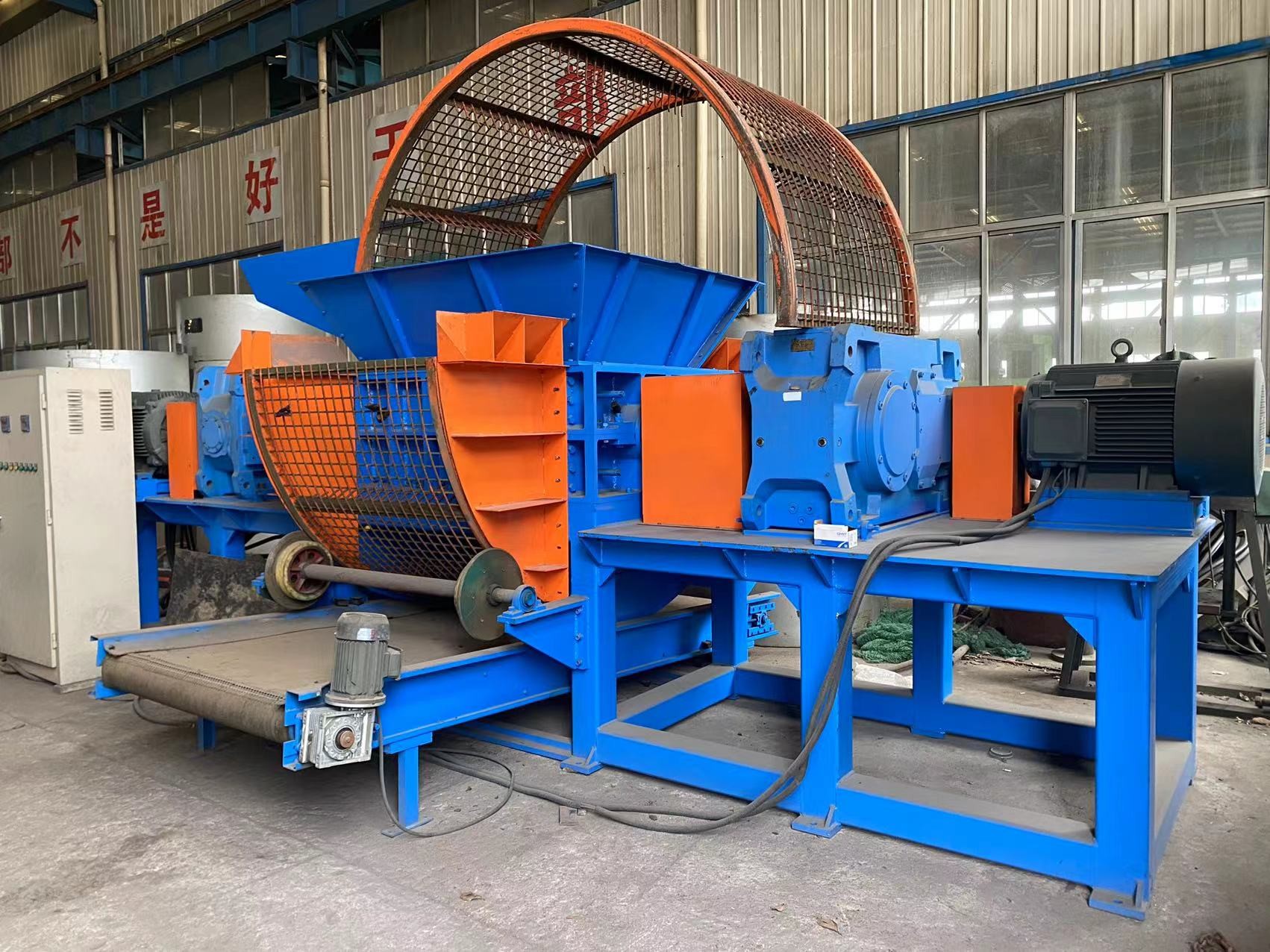

macchina della trinciatrice 3.rubber

Caratteristica
Questa macchina ha la struttura compatta, la tecnologia avanzata, il basso consumo energetico, l'alta efficienza, schiacciare la stanza con fuori la struttura, facile manutenzione, ecc. La macchina, adottante l'acciaio legato duro eccellente come lama, alti duro e portabile, è druable; Il setaccio a maglie del cerchio ha struttura del gridding, cadente i pezzi con ampia area, è buono per i pezzi di gomma.

4. Frantoio di gomma: Ciò è gomma residua che ricicla la macchina principale

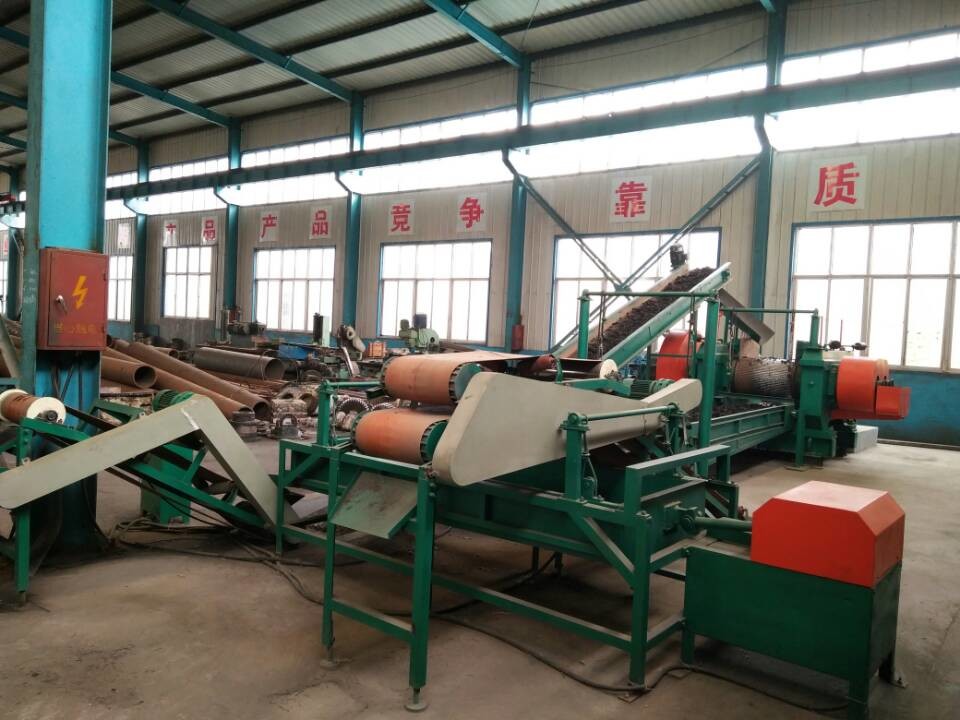

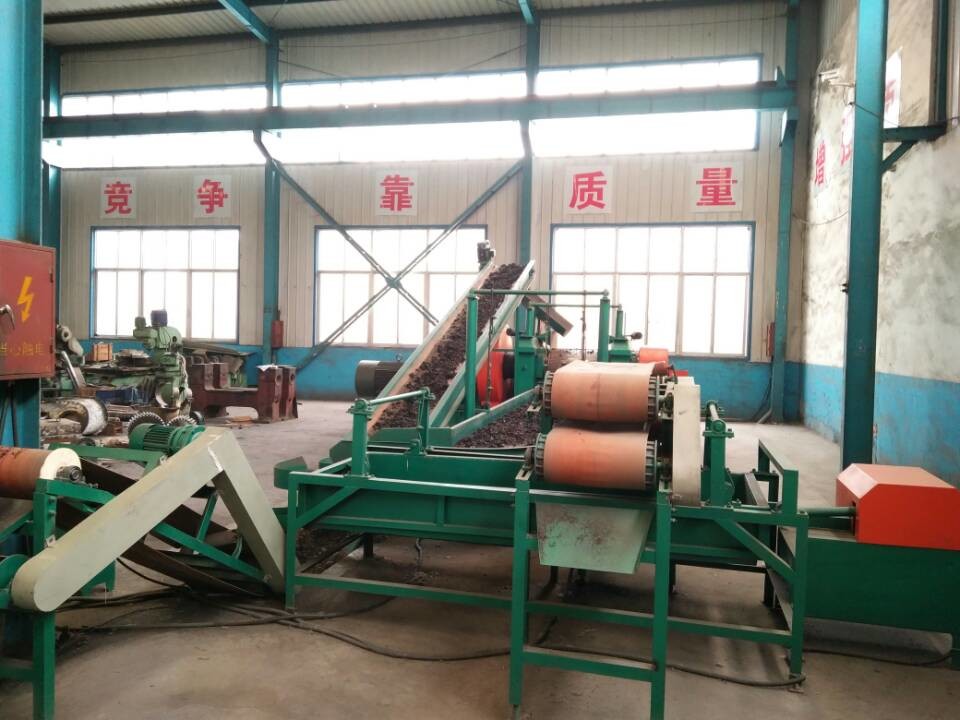

5. Linea di produzione di gomma del granulatore

seperator 6.fiber

Caratteristiche tecniche principali

1). Ventola: Il diametro della pala del ventilatore è φ1100 millimetro ed il numero è 8 pezzi.

2). Dimensione delle coperture della ruota: la parte del corpo dell'attrezzatura è φ1600 millimetro e l'altezza totale dell'attrezzatura è di circa 3400 millimetri.

3). Velocità di rotazione del mandrino: 377 (e 464) RPM.

4). Motore principale: JQ2-52-6 5.5kw 760rpm.

5). Rivoluzioni dell'alimentatore: 29 giri al minuto.

6). Motore dell'alimentatore: JW092-4 0,4 chilowatt 1370 giri/min.

IL MACCHINARIO DI GOMMA di QINGDAO SHENGHUALONG è stato stabilito nel 1967, ha impiegato più di cinque centinaia,
fabbricazione per la macchina di gomma e la macchina di laminazione.
Come produttore di gomma del macchinario, Hangsen ha terra per più di 50000 metri quadri, con beni totali di più di USD 100million, più di 500 impiegati e 60 ingegneri meccanici,

La società è una di più grandi aziende private che si impegnano in macchina di gomma dei prodotti professionali.
Noi 8 metri di tipo fresatrice del cavalletto,
Alesaggio di CNC di TK6913B e fresatrice
Alesaggio del pavimento TPX6213
Fresatura TPX6113 ed alesatrice
Centro di lavorazione verticale
Tornio di CNC CY-K630
2,5 metri di tornio verticale ed altre grandi attrezzature di elaborazione avanzate
Pricipalmente produciamo il macchinario seguente.
Attrezzatura della gomma radiale
Frantumatore aperto di gomma XK-660
42 alla macchina di vulcanizzazione della doppia muffa a 65,5 pollici
Macchina di vulcanizzazione della singola muffa a 75-105 pollici
Serie interna del miscelatore, serie di gomma del frantumatore, estrusione e serie del filtro
Tubo di Tiro, falda, macchina di vulcanizzazione della piastra tubiera interna
Gomma residua che ricicla linea
Linea di gomma dello strato di recupero ecc,
Possiamo anche progettare e fabbricare per vari macchine ed impianti di gomma non standard secondo il requisito di clienti.
La nostra società segue sempre il concetto del mercato «della richiesta del mercato in primo luogo, cliente in primo luogo.
Finché ora, abbiamo esportato verso più di 40 paesi, goda di buona reputazione nel mercato mondiale.

FAQ

Io: Perché scelgaci?

l.More che 30 anni di storia della fabbrica di SHENGHUALONG.

6-8 anni di vendite di personale straniero di esperienza, più efficienza e professionista. Servizio d'oltremare degli ingegneri più di 30 paesi.

2.ISO: 9001, CE, approvazione di certificazione della BV.

3.Service tempestivo, promessa dare soluzione entro 12 ore, cliente di garanzia senza difficoltà.

data di consegna 4.Short, nessun ritardo. Accetti l'ordine urgente per la spedizione rapida.

Q2: Che cosa circa la data di consegna?

Sarà secondo la quantità di macchine. Le macchine saranno normalmente spedizione entro i 20-30 giorni dopo che ottengono il deposito, nessun ritardo.

Accetti l'ordine urgente per la spedizione rapida.

Q3: Che cosa è la dichiarazione della garanzia?

Autorizziamo tutti i prodotti manifatturieri da noi per liberare dai difetti nel materiale e nell'esecuzione. Nell'ambito di uso normale di un periodo di 12 mesi o di 36 mesi dopo la data dell'acquisto originale.

Ed abbiamo dopo servizio della garanzia: il video supporto tecnico, il supporto online, pezzi di ricambio sarà offerto voi.

Q4: Che cosa circa servizio d'oltremare?

Sistemeremo la messa in opera d'oltremare ed attività di formazione se bisogno del cliente. Il cliente dovrebbe pagare sistemazione, i biglietti e lo stipendio.
