Linea di produzione di gomma della polvere della trinciatrice del pneumatico XKP560 verde blu

linea di gomma di gomma gomma della polvere della macchina XKP-560 della trinciatrice dello spreco che ricicla linea

Linea di produzione di gomma della polvere istruzione

Flusso di funzionamento:

Gomma residua---Macchina di trafilatura---taglierina della gomma--Trinciatrice di gomma--- Filo di acciaio che separa macchina---separazione magnetica ---Polvere di gomma

--seperator della fibra.

1. Macchina d'acciaio di trafilatura--estragga il filo di acciaio spesso.

taglierina 2.tire--tagli le grandi gomme in tre parti

3. Trasportatore-trasporto la gomma alla trinciatrice.

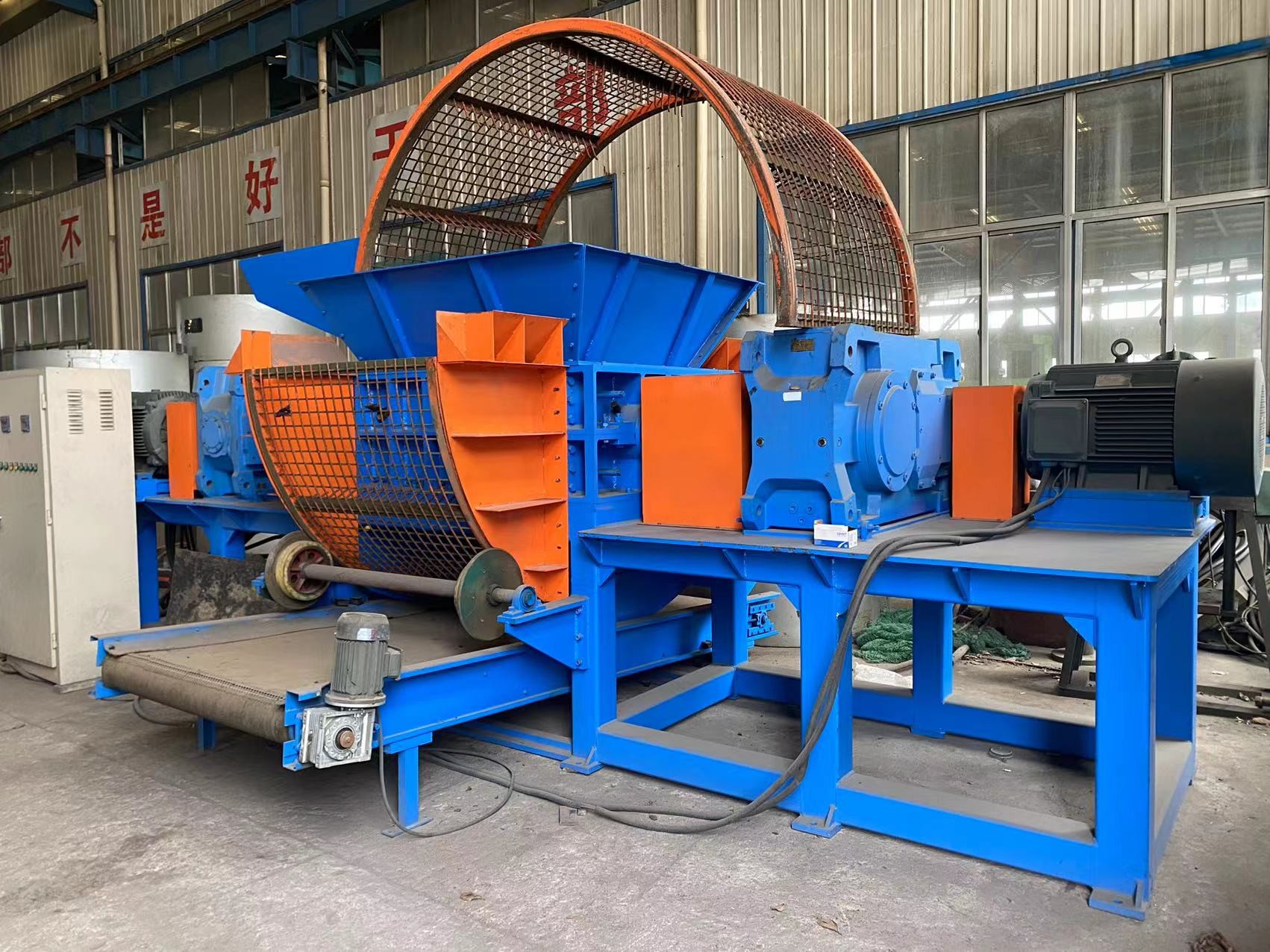

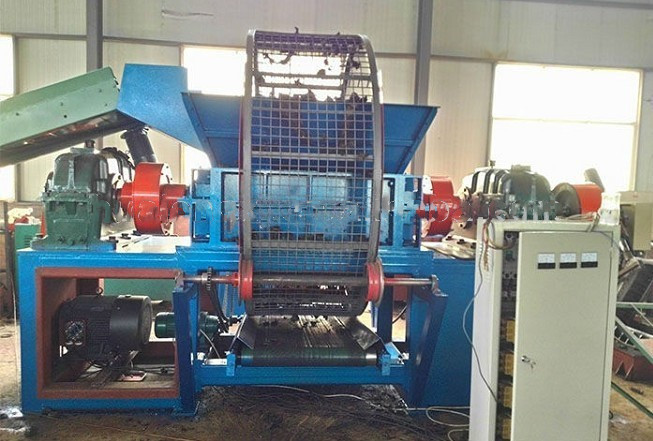

4. trinciatrice dell'Gemello-asse--Tosa la gomma nei blocchetti di 10cm - di 5;

5. Sistema di ricircolazione--per controllare la dimensione dei brandelli che vanno ai rapers;

6. Raspers-riduca i brandelli in 15. chip di 20mm e libera l'acciaio dalla gomma;

7. Sopra il magnete della cinghia--Separazione di acciaio liberato dai chip di gomma;

8. Alimentatore vibratorio--Trasporta i chip di gomma;

9. Macchina di gomma del granulatore--Misura la riduzione dei chip ai granelli di 1-4mm e liberato la frazione del tessuto alla separazione di flusso d'aria.

10. Macchina della smerigliatrice --Polvere di gomma della smerigliatrice.

11.Central che spolvera unità--Rimuova la polvere e le indennità dal sistema e filtri l'aria prima della restituzione all'atmosfera.

1. macchina di trafilatura
La lega dura è saldata sulla lama di taglio per renderla rigida e portabile.
La macchina è fornita degli scaffali della sicurezza efficacemente per impedire le edizioni pericolose l'avvenimento nel corso della perla della gomma che pela il motore, il riduttore di velocità e la struttura principale è tutta in modo compatto strutturata insieme come un corpo. La base della macchina è una struttura fusa completa, che è conveniente per installazione.

APPLICAZIONE:
La macchina è applicabile per il decollo degli anelli d'acciaio dalle perle della gomma.

Dati tecnici

Tagliatrice di 2.QDJ-1200 Tiro

. Specifiche

1,1 dimensione globale (L×W×H): 2080×1000×2130mm

1,2 Qty. della taglierina: 4pieces

1,3 colpo della taglierina: quasi 600mm

1,4 pressione del cilindro: quasi 12T

1,5 pressione di olio di lavoro: 6.3Mpa

1,6 pompa di olio: Flusso 40 L/mi, pressione 6.3Mpa

1,7 grado di lavoro dell'olio: Olio meccanico di no. 32

1,8 modello del motore: Y132M2-6, potere: 7,5---11kW

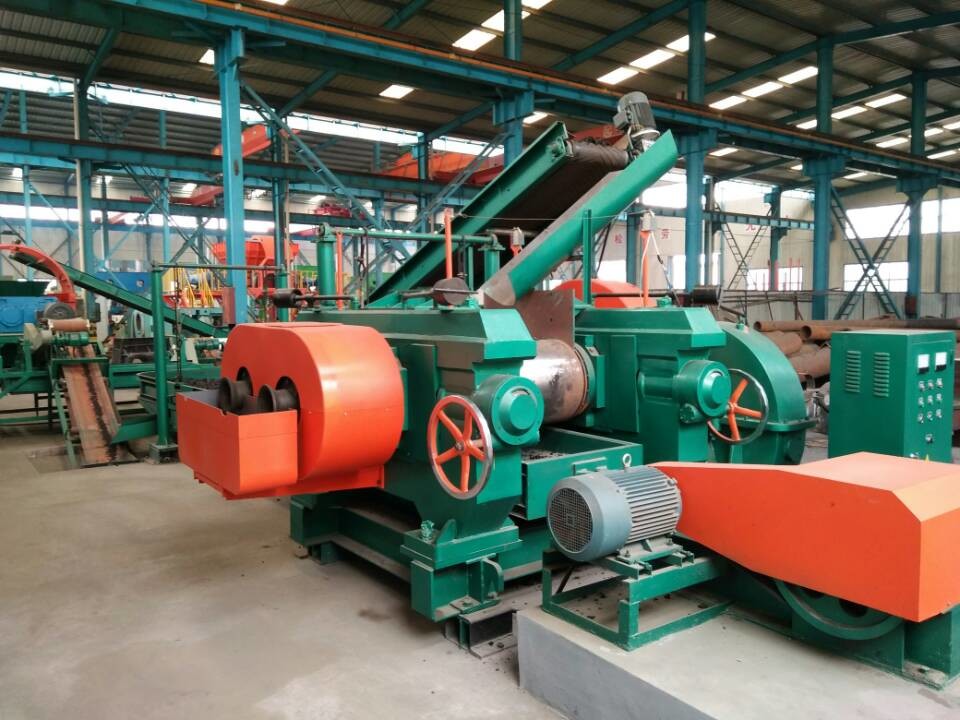

macchina della trinciatrice 3.rubber

Caratteristica
Questa macchina ha la struttura compatta, la tecnologia avanzata, il basso consumo energetico, l'alta efficienza, schiacciare la stanza con fuori la struttura, facile manutenzione, ecc. La macchina, adottante l'acciaio legato duro eccellente come lama, alti duro e portabile, è druable; Il setaccio a maglie del cerchio ha struttura del gridding, cadente i pezzi con ampia area, è buono per i pezzi di gomma.

4. Frantoio di gomma: Ciò è gomma residua che ricicla la macchina principale

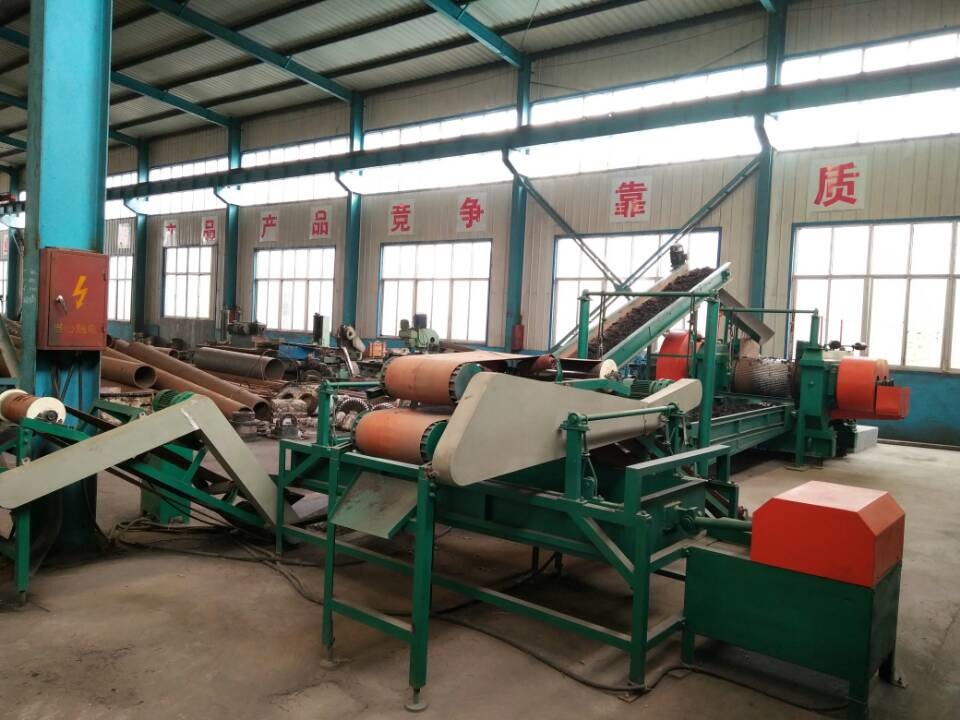

5. Linea di produzione di gomma del granulatore

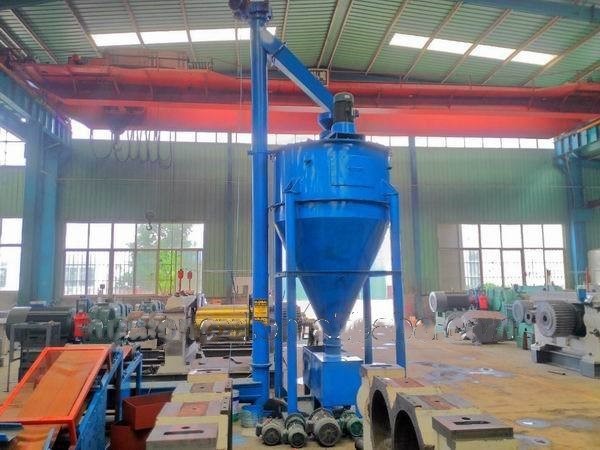

seperator 6.fiber

Caratteristiche tecniche principali

1). Ventola: Il diametro della pala del ventilatore è φ1100 millimetro ed il numero è 8 pezzi.

2). Dimensione delle coperture della ruota: la parte del corpo dell'attrezzatura è φ1600 millimetro e l'altezza totale dell'attrezzatura è di circa 3400 millimetri.

3). Velocità di rotazione del mandrino: 377 (e 464) RPM.

4). Motore principale: JQ2-52-6 5.5kw 760rpm.

5). Rivoluzioni dell'alimentatore: 29 giri al minuto.

6). Motore dell'alimentatore: JW092-4 0,4 chilowatt 1370 giri/min.
