linea di produzione di gomma della polvere della macchina della trinciatrice del pneumatico 7.5Kw CE di iso

Linea di gomma gomma della polvere della macchina di gomma della trinciatrice LP-1200 dello spreco che ricicla linea

Linea di produzione di gomma della polvere istruzione

1. macchina di trafilatura
La lega dura è saldata sulla lama di taglio per renderla rigida e portabile.
La macchina è fornita degli scaffali della sicurezza efficacemente per impedire le edizioni pericolose l'avvenimento nel corso della perla della gomma che pela il motore, il riduttore di velocità e la struttura principale è tutta in modo compatto strutturata insieme come un corpo. La base della macchina è una struttura fusa completa, che è conveniente per installazione.

APPLICAZIONE:
La macchina è applicabile per il decollo degli anelli d'acciaio dalle perle della gomma.

Dati tecnici

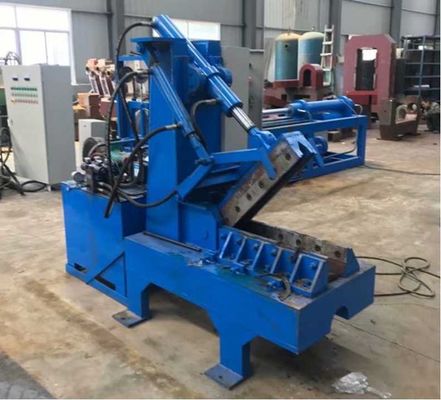

Tagliatrice di 2.QDJ-1200 Tiro

Specifiche

1,1 dimensione globale (L×W×H): 2080×1000×2130mm

1,2 Qty. della taglierina: 4pieces

1,3 colpo della taglierina: quasi 600mm

1,4 pressione del cilindro: quasi 12T

1,5 pressione di olio di lavoro: 6.3Mpa

1,6 pompa di olio: Flusso 40 L/mi, pressione 6.3Mpa

1,7 grado di lavoro dell'olio: Olio meccanico di no. 32

1,8 modello del motore: Y132M2-6, potere: 7,5---11kW

La tagliatrice QDJ-1200 pricipalmente è composta di motore elettrico, la pompa a palette, la valvola d'inversione elettromagnetica, la valvola a sfera, il cilindro funzionante dell'olio, la conduttura idraulica, il sostegno del cilindro dell'olio, la taglierina, struttura della macchina ecc.

Il cilindro dell'olio adotta il cilindro dell'olio idraulico di funzionamento di norma di HSG, la struttura è saldata con l'acciaio di alta qualità della sezione e la taglierina è fatta di acciaio per utensili speciale, che è trattato termicamente ed ha una durezza di HRC60-64. Il circuito idraulico è disposto dietro la struttura della taglierina, che rende la struttura più compatta.

Quando lavorare, manualmente il posto le gomme che devono essere trattate vicino ed il cavo dell'anello devono essere disposti in anticipo, per proteggere la taglierina.

assicuri che è disposto pianamente ed ordinatamente, stampa il bottone del lavoro per fare lentamente la caduta del cilindro e per tagliare la gomma. Se deve essere divisa nei più piccoli blocchetti della colla, l'operazione di ciclo di azione.

3. Principio di controllo idraulico

Il circuito idraulico della tagliatrice QDJ-1200 è relativamente semplice. Il principio del circuito idraulico è composto di pompa a palette, di valvola a sfera e di valvola d'inversione elettromagnetica. Nel lavorare, gli inizio della pompa a palette e l'olio raggiunge la valvola d'inversione tramite la valvola a sfera. Le componenti elettriche quali i bottoni ed i commutatori di viaggio sono usate per controllare l'elettromagnete sulla valvola d'inversione, di modo che il pistone sul cilindro dell'olio può muovere ascendente o discendente. dovuto l'uso della quattro-direzione a tre posizioni M. tipa che inverte la valvola, quando il coltello di taglio smette di muoversi, l'uscita dell'olio dalla pompa di olio ritorna direttamente al serbatoio dell'olio tramite la valvola d'inversione ed il circuito dell'olio fra la camera superiore e la camera dei Comuni del cilindro è tagliato (tramite l'elettrovalvola a solenoide) in modo che l'olio tenere nel cilindro, questo aumenti la sicurezza della macchina (la taglierina è riparata saldamente in una determinata posizione nel cilindro in modo che non cada e non danneggi la gente dovuto il suo proprio peso o altre ragioni).

macchina della trinciatrice 3.rubber

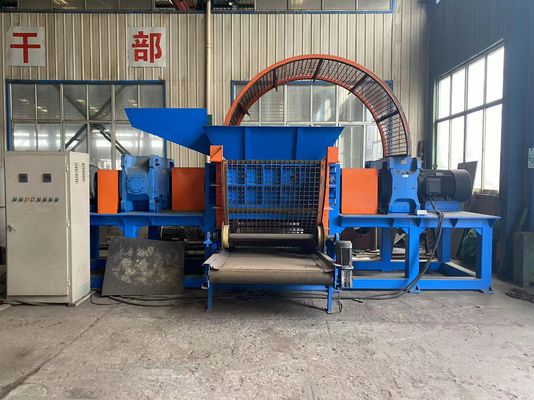

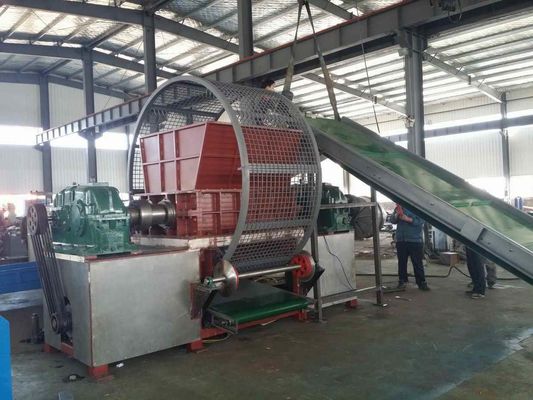

La trinciatrice dell'doppio asse SSJ-40130 è un nuovo tipo di trinciatrice fatto dalla nostra società, include il coltello commovente (mandrino, corpo commovente del coltello, distanziatore, cuscinetto), il coltello statico, il sistema di trasporto della scatola, del sostegno della scatola, di alimentazione, il sistema di scarico, il sistema di screening di blocco materiale, la centrale elettrica, il sistema di controllo elettrico, ecc. Ha le caratteristiche di coppia di torsione a bassa velocità, a basso rumore, alta, di alta efficienza, ecc. Ha una vasta gamma di applicazioni ed è adatta a linee di produzione autonome o di corrispondenze.

La trinciatrice dell'asse del doppio SSJ-40130 utilizza due rulli del coltello, uno gira in senso orario e l'altro gira in senso antiorario. I due rulli del coltello girano riguardante a vicenda. Dopo che la materia prima entra nel silo, lo strappo di due rulli del coltello, taglio e si schiaccia per tagliuzzare il materiale. Quando il materiale è tagliuzzato ed incontra i materiali duri o i materiali arrotolati, il rullo due invertirà, che spingerà il materiale fuori portata di azione del rullo del coltello e poi che formerà una rotazione di andata, permettendo che il materiale registri di nuovo la gamma di azione del rullo del coltello, formante l'estrusione ripetuta e strappante, in modo da raggiungere lo scopo completamente di strappo del materiale. La lama dell'attrezzatura è fatta di 42CrMo forgiato d'acciaio tramite il trattamento termico, che ha l'alta resistenza all'usura, alto tempo di impiego lungo della durezza, forte ed e può essere tagliata continuamente nella produzione. L'attrezzatura è adatta a tagliuzzare le gomme residue di ≤1200mm (tutto acciaio compreso, semi-acciaio e gomme di polarizzazione, nota: i due anelli d'acciaio della gomma devono essere estratti in anticipo) per tagliuzzare l'intera gomma. Quando l'attrezzatura è nell'operazione normale, è vietato per mettere gli oggetti o le pietre del metallo nell'attrezzatura. Se dovete tagliuzzare altri oggetti, per impedire il danno all'attrezzatura, contatti prego Shenghualong o il venditore prima dell'operazione.

Per prevenire danni to l'attrezzatura, la manutenzione dell'attrezzatura deve essere effettuata dai professionisti.

Per prevenire danni la ferita personale e to la macchina, la manutenzione della macchina ha bisogno della persona esperta e dovrebbe indossare i guanti protettivi quando emendare le lame.

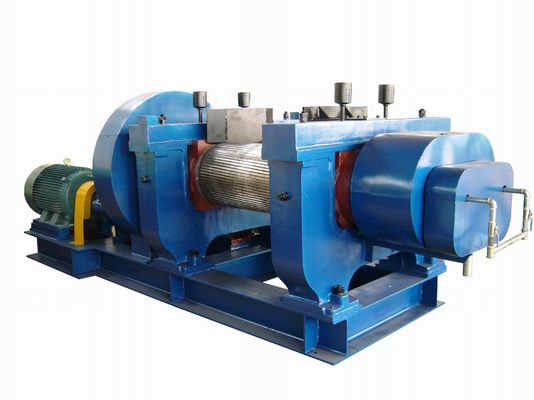

4. Frantoio di gomma: Ciò è gomma residua che ricicla la macchina principale

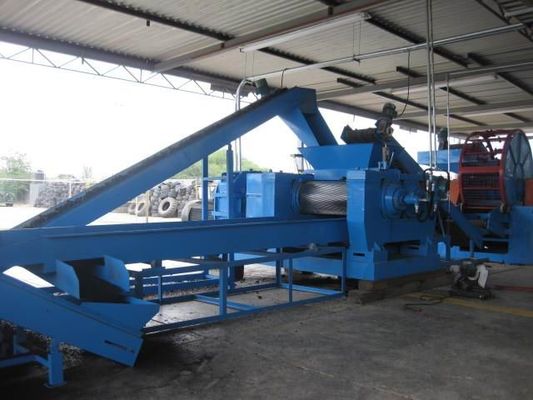

5. Linea di produzione di gomma del granulatore

seperator 6.fiber

Caratteristiche tecniche principali

1). Ventola: Il diametro della pala del ventilatore è φ1100 millimetro ed il numero è 8 pezzi.

2). Dimensione delle coperture della ruota: la parte del corpo dell'attrezzatura è φ1600 millimetro e l'altezza totale dell'attrezzatura è di circa 3400 millimetri.

3). Velocità di rotazione del mandrino: 377 (e 464) RPM.

4). Motore principale: JQ2-52-6 5.5kw 760rpm.

5). Rivoluzioni dell'alimentatore: 29 giri al minuto.

6). Motore dell'alimentatore: JW092-4 0,4 chilowatt 1370 giri/min.

ELETTRICO

Flusso di funzionamento:

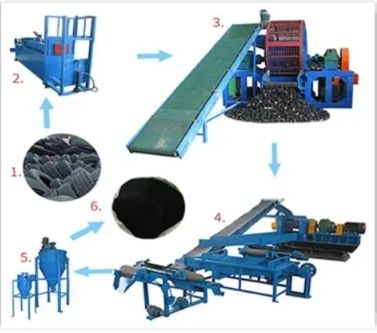

Gomma residua---Macchina di trafilatura---taglierina della gomma--Trinciatrice di gomma--- Filo di acciaio che separa macchina---separazione magnetica ---Polvere di gomma

--seperator della fibra.

1. Macchina d'acciaio di trafilatura--estragga il filo di acciaio spesso.

taglierina 2.tire--tagli le grandi gomme in tre parti

3. Trasportatore-trasporto la gomma alla trinciatrice.

4. trinciatrice dell'Gemello-asse--Tosa la gomma nei blocchetti di 10cm - di 5;

5. Sistema di ricircolazione--per controllare la dimensione dei brandelli che vanno ai rapers;

6. Raspers-riduca i brandelli in 15. chip di 20mm e libera l'acciaio dalla gomma;

7. Sopra il magnete della cinghia--Separazione di acciaio liberato dai chip di gomma;

8. Alimentatore vibratorio--Trasporta i chip di gomma;

9. Macchina di gomma del granulatore--Misura la riduzione dei chip ai granelli di 1-4mm e liberato la frazione del tessuto alla separazione di flusso d'aria.

10. Macchina della smerigliatrice --Polvere di gomma della smerigliatrice.

11.Central che spolvera unità--Rimuova la polvere e le indennità dal sistema e filtri l'aria prima della restituzione all'atmosfera.
