xDettagli
| Garanzia dei componenti principali | 1 anni | Componenti fondamentali | SpA, motore, cuscinetto, cambio, motore, bearbox |
|---|---|---|---|
| Modo di raffreddamento | Raffreddamento ad acqua | Voltaggio | Su misura, su misura |
| Anno | 2023 | Tipo di macchina | Macchina di gomma del frantumatore |
| Type di modello | XY-4R550x1600 | Tipo di Bush | Cuscinetto |
| Cambio | Riduttore duro dell'ingranaggio | Durezza del rullo | Durezza raffreddata HS 72 del ghisa |
| Evidenziare | Macchina per calandra a 3 rulli,macchina per calandra in gomma,calandra in gomma a tre rulli |
||
Descrizione di prodotto

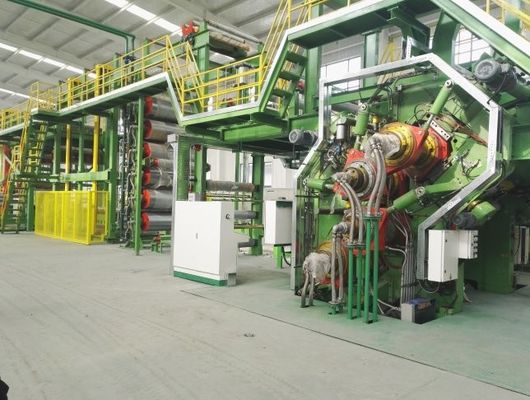

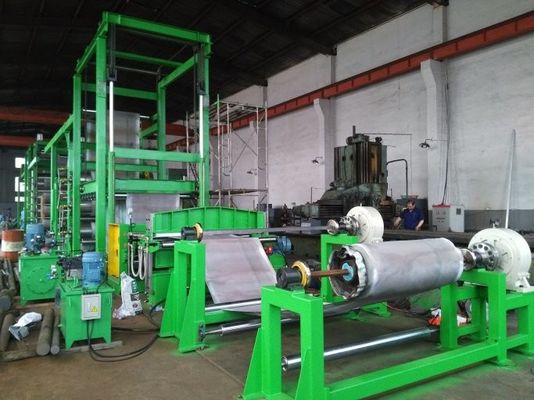

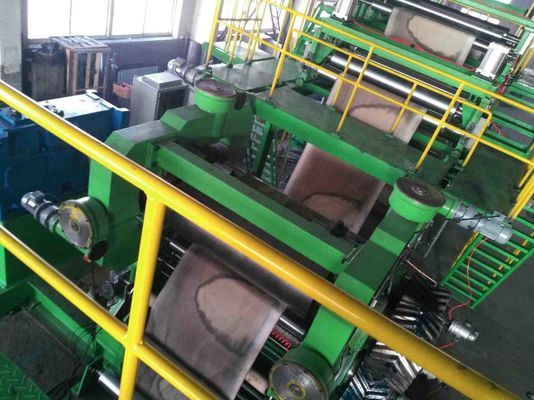

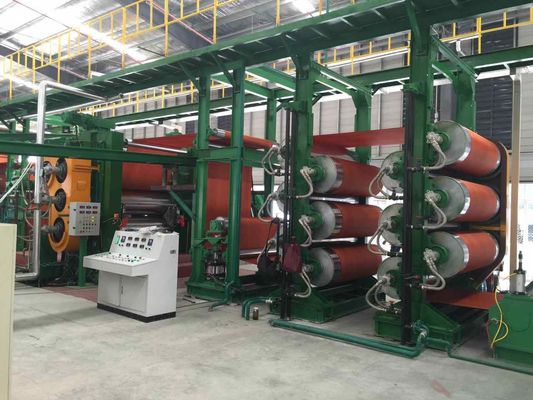

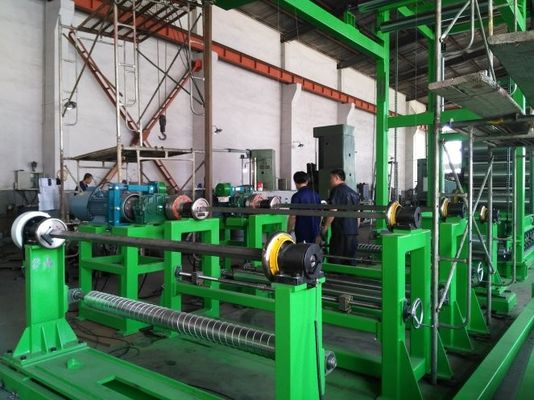

Calandratore di gomma per la linea di produzione di nastro trasportatore di gomma
La calandria è utilizzata principalmente per il rivestimento continuo di fili, tela e altri materiali tessuti, materiale di gomma a foglia,calendarizzazione di lastre di gomma sottile di rivestimento interno e strato a tenuta stagna di pneumatico meridiano.
1Il rullo è costituito da una lega di ghisa raffreddata, con una superficie liscia e indossabile, disposta a forma di S, perforata sulla circonferenza del rullo, con buoni effetti di riscaldamento e raffreddamento.
2.per aumentare la precisione della calandratura, precaricare, incrociare gli assi, ecc. sui rulli per eliminare le distorsioni causate durante il lavoro.
3- Disporre di ingranaggi di attrito alle due estremità dei rotoli disposti in T, il cui rapporto di velocità può essere regolato tirando il tasto in modo da soddisfare i diversi processi.
4L'arresto di emergenza è disponibile per proteggere operatori e attrezzature.
5.Il sistema di controllo elettrico adotta un PLC importato,che garantisce il controllo sul lato sicuro,la facilità di funzionamento e una elevata automazione.
DUE MACHINE DI CALENDARIO DI RUBBETTA A DUE ROLLI
|
Tipo |
XY- 21(T160*320 |
XY-2I(D160*720 |
XY- 21 ((□) 160*1120 |
XY- 21 ((□) 160*1400 |
XY- 21(D160*1650 |
XY- 21(D160*1730 |
XY- 2I(D)160*2130 |
XY- 21 ((T) 160*2430 |
| Diametro del rullo (mm) | 160 | 252 | 360 | 450 | 550 | 610 | 710 | 810 |
| Lunghezza di lavoro del rullo ((mm) | 320 | 720 | 1120 | 1400 | 1650 | 1730 | 2130 | 2430 |
| Rapporto dei rulli | 1:1 | 1:1 |
1:1 |
1:1 |
1:1 | 1:1 | 1:1 | 1;1 |
|
Nel mezzo... velocità lineare di rotolamento (m/min) |
7.79 |
1.2-12 |
3-20.2 |
2.5-24.8 |
- 218.7 |
4-36 |
2-20 |
2-20 |
| Intervallo di regolazione | 0-4.5 | 0-6 | 0-10 | 0-10 | 0-12 | 0-15 | 0.5-25 | 0.5-25 |
|
Prodotto di calandratura minima spessore |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.5 |
0.5 |
| Larghezza del prodotto di calendario | 250 | 580 | 920 | 1250 | 1600 | 1500 | 1850 | 2150 |
| Potenza del motore ((kg) | 5.5 | 15 | 37 | 45 | 75 | 90 | 110 | 160 |
| mm Dimensione ((L×W×H) | 2200×530×1470 | 3950 × 1110 × 1590 | 5400×1542×1681 | 7013 × 1595 × 2446 | 7200 × 1760 × 2760 | 5987×1860×2988 | 8150 × 3760 × 3630 | 8690 × 3139 × 4270 |
| Peso (tonnellate) | 1.2 | 5 | 11.5 | 14 | 24 | 30 | 49 | 62 |

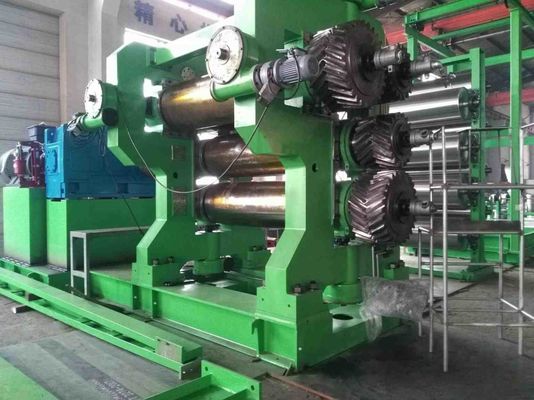

Macchine per calandare in gomma a tre rulli
| Calendario in gomma a tre rotoli | |||||||
|
Tipo |
XY- 31 ((D) 230*630 |
XY-3I(D252*720 |
XY-3I(D360*1120 |
XY-31 ((D4000*1200 |
XY- 31(D450*1400 |
XY- 3I(D550*1500 |
XY- 3I(D610*1730 |
| Diametro del rullo (mm) | 230 | 252 | 360 | 400 | 450 | 500 | 610 |
| Lunghezza di lavoro del rullo ((mm) | 630 | 720 | 1120 | 1200 | 1400 | 1500 | 1730 |
| Rapporto dei rulli | 1:1:11:1.2:1 | 1;1:1 | 1;1:10.733:1:10.733:1:0.733 | 1;1:11:1.383:1.3831:1.383:1 | 1:1:11:15:1 | 1:1:11:15:1 | 1:1:11:14:1 |
| Velocità lineare di rotolamento centrale ((m/min) | 0.8--8 | 2-15.9 | 3-20 | 3-26.39 | 2.62-26.2 | 3 - 30 | 5.4-54 |
| Intervallo di regolazione | 0-7 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 | 0-20 |
| Spessore minimo del prodotto di calandratura | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 |
| Larghezza del prodotto di calendario | 500 | 550 | 920 | 1200 | 1250 | 1300 | 1500 |
| Potenza del motore ((kg) | 7.5 | 22 | 45 | 55 | 75 | 110 | 160 |
| Dimensione ((L×W×H) mm | 3168×890×1830 | 3950 × 1720 × 1210 | 6500 × 1500 × 2440 | 6300×1500×2440 | 7320 × 2200 × 2900 | 7550 × 2400 × 3800 | 7010 × 3950 × 3730 |
| Peso (tonnellate) | 3 | 5.5 | 14 | 18 | 21 | 35 | 42 |
Macchine per calandare la gomma a quattro rulli
| Calendario in gomma a quattro rotoli | |||||||
|
Tipo |
XY-4 630 XY- 4L 630 XY- 4 fabbrica630 |
XY-4‹1120A |
XY-4"400. |
XY-4 "1500 |
XY-4 fabbrica 1730 |
XY-4"32130 |
XY-4"32430 |
| Diametro del rullo (mm) | 230 | 360 | 400 | 450 | 610 | 710 | 810 |
| Lunghezza di lavoro del rullo ((mm) | 630 | 1120 | 1400 | 1500 | 1730 | 2130 | 2430 |
|
Rapporto dei rulli |
1:1:1:1 |
0.73:1:1:0.73 |
1:1.383:1.383: 1 |
1:1.5:1.5:1 |
1:1.4:1.4:1.1: 1.4:1.4:1.4 |
1:1.5:1.5:1 |
1:1.5:1.5:1 |
| Velocità lineare di rotolamento medio (m/min) | 2.1-21 | 2-20.1 | 3-26.3 | 2.5-25 | 8 - 50 | 3 - 30 | 2-20 |
| Intervallo di regolazione | 0-10 | 0-10 | 0-10 | 0-6 | 20 | 0-20 | 0.5-25 |
|
Spessore minimo del prodotto di calandratura S |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.15 |
± 0.1 |
| Larghezza del prodotto di calendario | 100-500 | 500-920 | 1200 | 1250 | 1500 | 1900 | 2150 |
| Potenza del motore ((kg) | 15 | 55 | 75 | 110 | 160 | 220 | 280 |
| Dimensione ((L×W×H) mm | 3300 × 940 × 2350 | 6300×1600×2480 | 6500×1972×2750 | 6580 × 2460 × 2900 | 7000×4150×3730 | 7560 × 4560 × 4080 | 9800 × 4260 × 5720 |
| Peso (t) | 4.8 | 16 | 20 | 23 | 50 | 100 | 130 |
Vantaggio di mercato
Abbiamo più di 30 anni di storia di produzione esperienza. 14 anni di esperienza di vendita all'estero, più efficienza e professionalità.
Vantaggi tecnici
Servizio tempestivo, promettono di dare soluzione entro 12 ore, garantire al cliente problemi liberi.serie di estrusori e filtri di gomma, linea di polvere di gomma, linea di foglio di recupero di gomma, linea di tubo di gomma, linea di tappeto di gomma, linea di produzione di pneumatici e così via, possiamo fare più di 200 serie di macchine di gomma,comprese le macchine per la protezione dell'ambienteFinora, HANGSEN hanno esportato in più di quaranta paesi, tra cui USA, Grecia, Spagna, Polonia, Francia, Italia, Algeria, Egitto,India, Russia, Argentina, Vietnam, Brasile, Indonesia, Thailandia e così via.Forniamo ai clienti un servizio di alta qualità e tempestivo.
