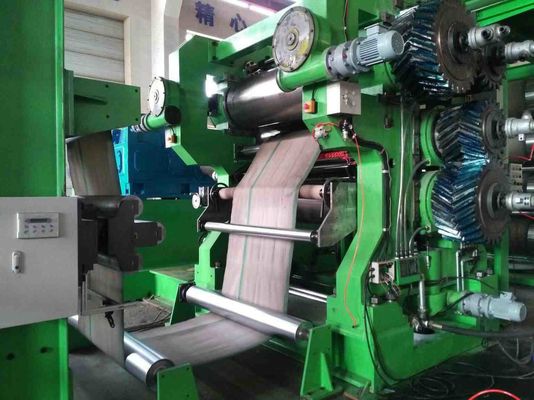

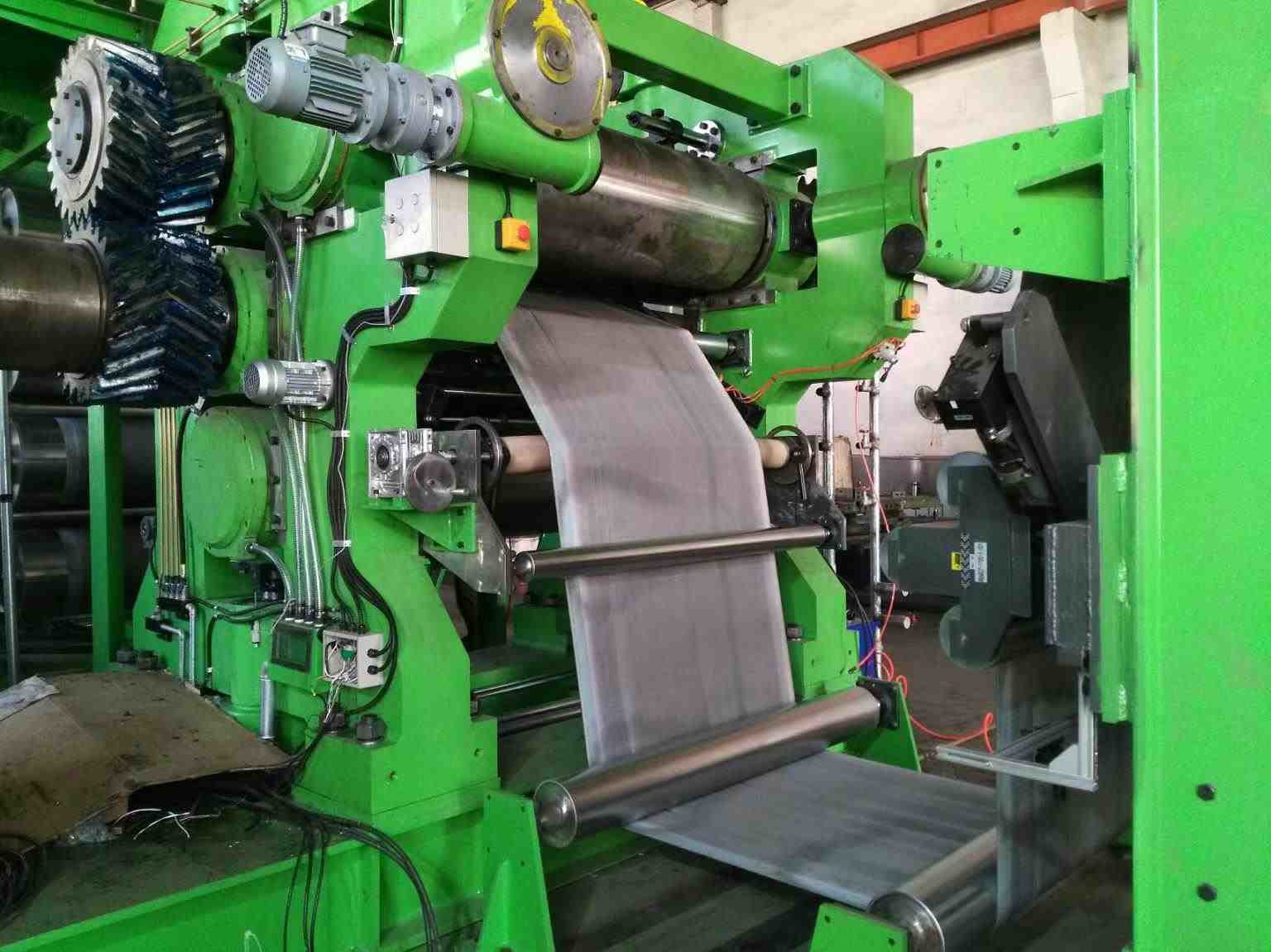

1600mm tre rotolano la macchina di gomma del calendario del rotolo della macchina 3 del calendario

Componenti riduttori ed elettrici:

1. Componenti motori ed elettrici dotati di "SIEMENS", "MITSUBSHI", "CHINT", ecc.

2.Famous marca PLC controllo automatico, sicuro, sigillabile, stabile.

3. conservazione dell'energia, abbiamo un brevetto per questo.

Requisiti di applicazione e di funzionamento dell'apparecchiatura

1.1Applicazione principale:Questa macchina è utilizzata principalmente per la gommatura continua a doppio lato di tende, tele e altri tessuti.

1.2 Requisiti di esercizio A. Ambiente di marcia: altitudine < 1000 m,

temperatura: 5°C-40°C, massima umiltà relativa 95%

B. alimentazione elettrica: AC415V/50Hz, a 3 fasi

C. Pressione dell'acqua di raffreddamento: 0,2-0,4Mpa

Temperatura dell'acqua di raffreddamento: < 25°C±3°C

2 Principali parametri tecnici

Diametro del rotolo 550 mm

Lunghezza di lavoro del rotolo 1600 mm

Velocità lineare di rotolamento medio 4-32 m/min

Rapporto di velocità dei rotoli 1:1.5:1.5:1

Max. portata di taglio 10 mm

Spessore del prodotto calandato 0,3-6 mm

Larghezza massima del prodotto calandato 1400 mm

Motore principale

Potenza 132/160kw

Velocità 980 giri al minuto

Tipo di regolazione delle zanne regolazione motorizzata

Pressione dell'acqua di raffreddamento 0,2-0,4Mpa

Dimensioni complessive ((L*W*H) 6270*2960*4100mm

Peso circa 22000 kg

3 Intervallo di fornitura

Corpo della macchina (piastra e telaio) 1 set

4 serie di rullo e cuscinetti

Dispositivo di regolazione del naso 3 serie

Dispositivo per la guida delle scorte 1 set

Sistema di lubrificazione 1 set

Sistema di trasmissione 1 set

Sistema di regolazione della temperatura di rotolamento delle condotte 1set

Cerniere di fondazione 1 set

Sistema di controllo elettrico 1 set

4 I seguenti elementi preparati dall'utente finale

A. Tutti i cavi elettrici al di fuori della scatola di funzionamento e dell'armadietto di controllo elettrico.

B. Tutte le condotte al di fuori delle giunzioni rotanti.

5 Fabbricazione e norme tecniche

5.1 Cornice: ghisa di alta resistenza sottoposta a trattamento di ricottura e completamente lavorata mediante lavorazione di precisione, con una forte rigidità e una buona resistenza alle vibrazioni.

5.2 Piastra da letto: piastra da letto saldata mediante ricottura e lavorazione, con elevata rigidità e senza deformazioni.

5.3 Rotoli e cuscinetti

(1)Struttura del rotolo: rotolo vuoto liscio, rotolo perforato opzionale.

(2)Materiali e fabbricazioni: fabbricati di lega di Ni, Cr e Mo mediante fusione centrifughe

(3) Durezza: HRC60-67

(4)Profondità dello strato di indurimento: 5-23 mm

(5)Carico principale: cuscinetto a rulli antirrizione

(6)Sostituzione del cuscinetto: fusione delle parti mediante processo di ricottura, con foro per olio di lubrificazione riservato.

(7)Il sistema di regolazione della temperatura dei rotoli è dotato di giunti rotanti di alta qualità e di un tubo in acciaio inossidabile.

5.4 Dispositivo di regolazione del capezzolo

L'adeguamento del petto è utilizzato per i rotoli 1#, 2# e 4#, sia per l'adeguamento a un solo lato che per l'adeguamento a un solo lato.

sono disponibili regolazioni multiple a doppio lato.

5.5 Guida alle scorte

La regolazione della franchezza è adottata con il tipo manuale.

5.6 Riduttore di velocità

(1)Tipo: un asse di ingresso del motore e un asse di uscita

(2)Lubrificazione: tipo bagno d'olio

(3)Accoppiamento di ingresso: accoppiamento flessibile

5.7 coppia di pin di canna

L'accoppiamento a perno è adottato per collegare l'albero di uscita e il rullo del riduttore di velocità, il che consente un funzionamento affidabile e regolare durante il lavoro, nonché una facile manutenzione.

5.8 Sistema di lubrificazione

(1)Carico: per questo sistema è presente un serbatoio di olio, sul quale è installato un sistema di regolazione della portata, un termometro dell'olio, un raffreddatore, un filtro ecc.

(2)Pipeline di lubrificazione ad olio sottile

5.9 Sistema di controllo elettrico

Il sistema di controllo completo e perfetto soddisfa i requisiti di funzionamento del calendario, questo sistema è caratterizzato da un funzionamento semplice e affidabile.
