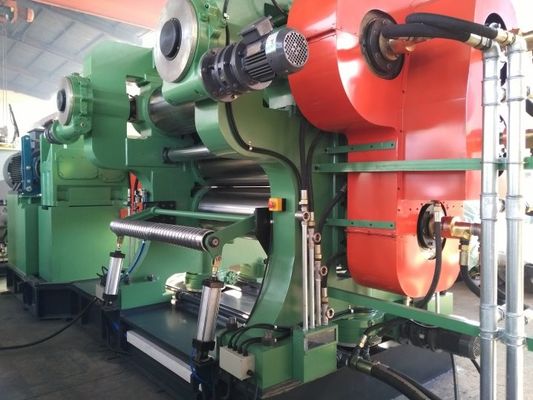

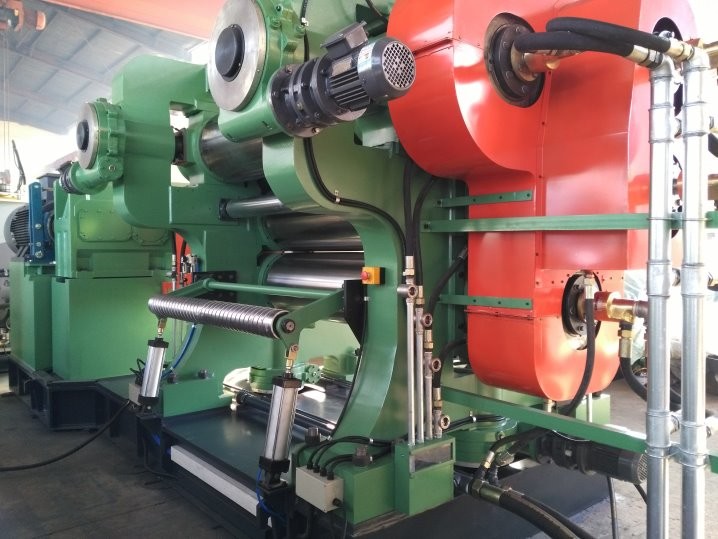

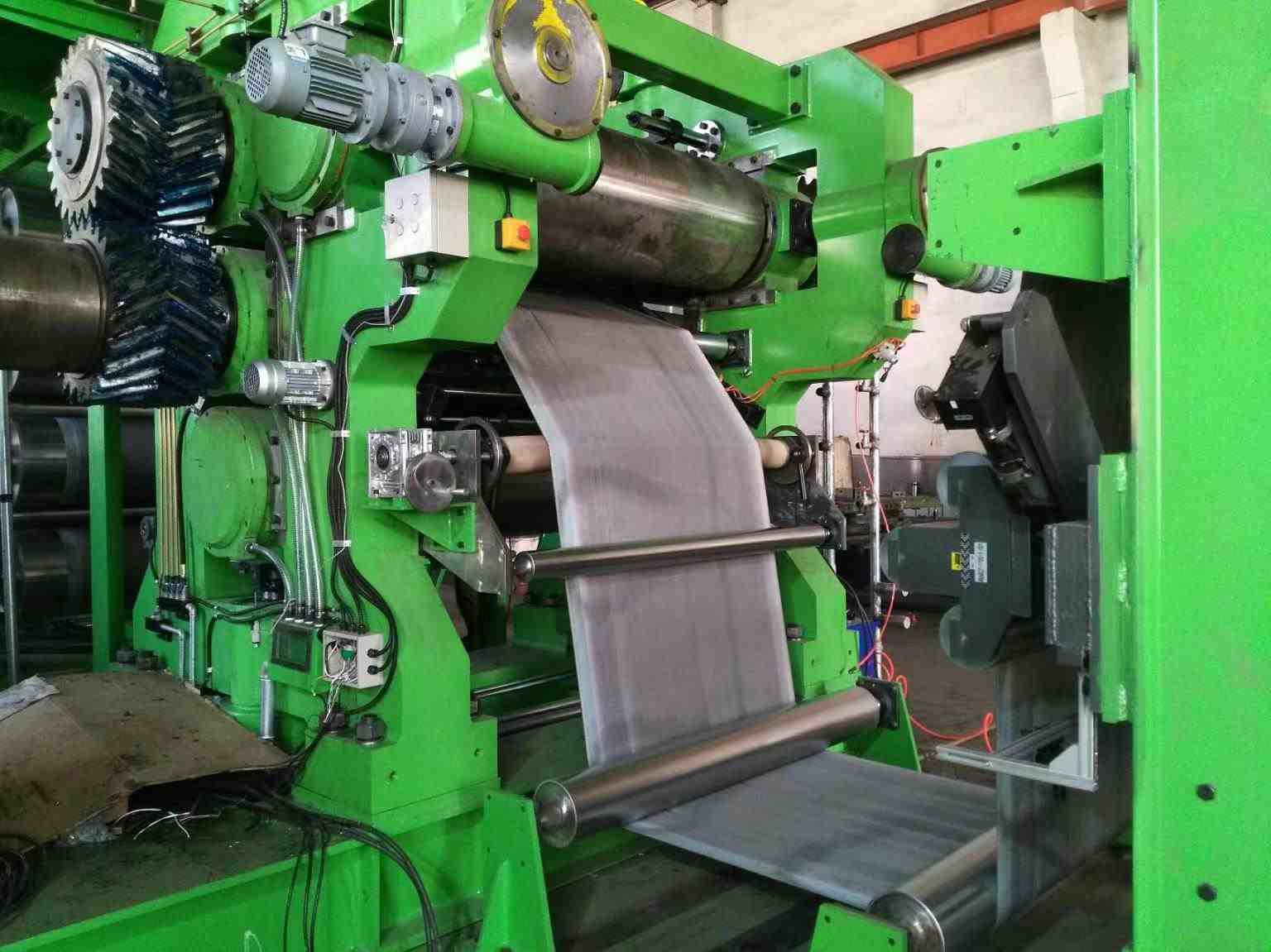

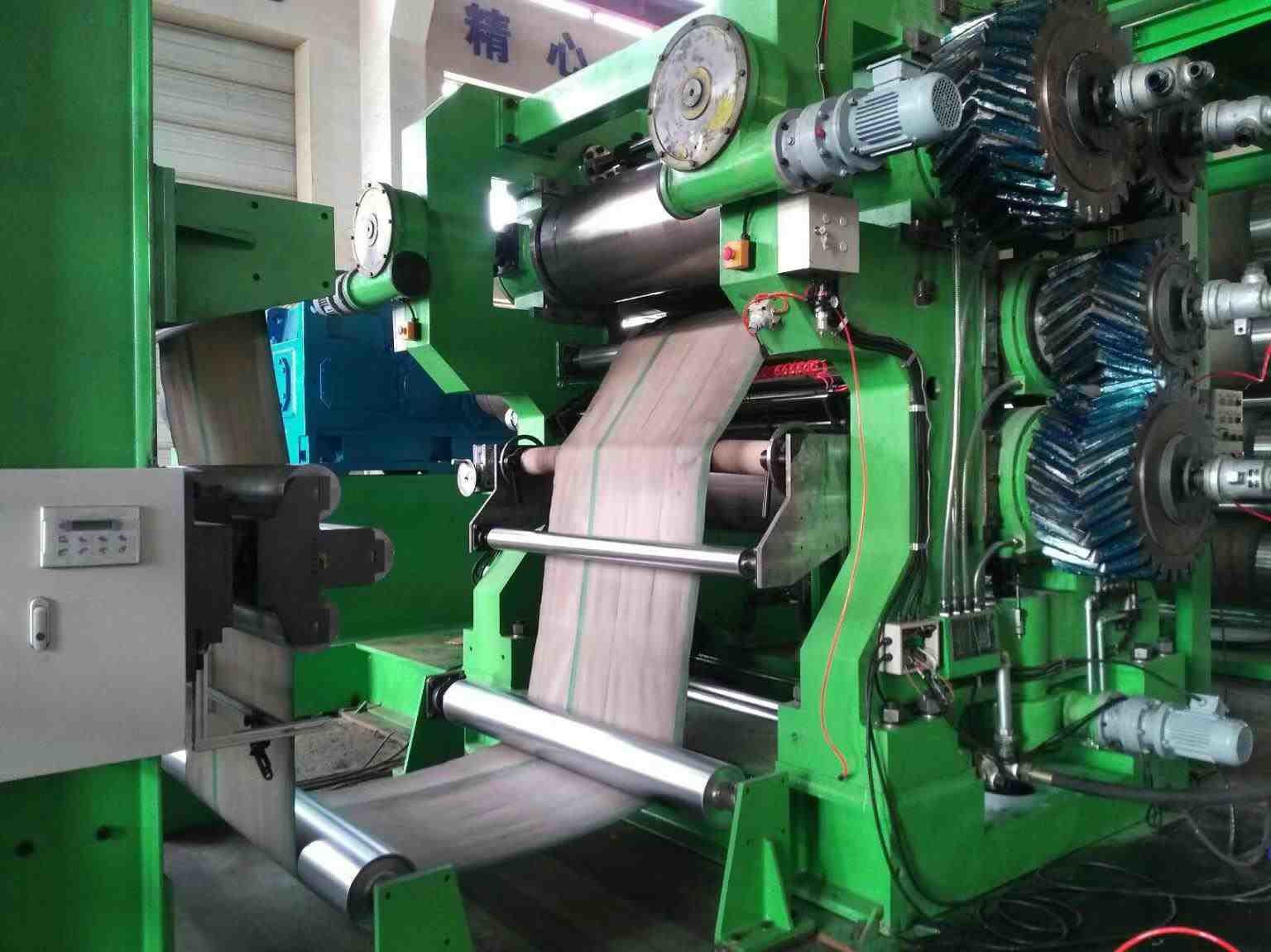

linea di produzione di gomma del nastro trasportatore della macchina di gomma del calendario 160Kw

Componenti di Motor&Electrical:

1. Componenti di Motor&Electrical fornite «di SIEMENS» «MITSUBSHI» «CHINT», ecc.

controllo automatico dello SpA di marca 2.Famous, cassaforte, Seliable, stalla.

3. risparmio energetico, abbiamo brevetto per questo.

Requisiti di applicazione e di operazione dell'attrezzatura

1,1 applicazione principale: Questa macchina pricipalmente è utilizzata per la tenda, tela ed altri tessuti raddoppiano gommare continuo dei lati.

1,2 requisiti A. di operazione che eseguono ambiente: altitude<1000m,

temperatura: 5℃-40℃, umiltà relativa massima 95%

B. alimentazione elettrica: AC415V/50Hz, trifase

C. pressione dell'acqua di raffreddamento: 0.2-0.4Mpa

Temperatura dell'acqua di raffreddamento: ﹤25℃±3℃

2 parametri tecnici principali

Diametro 550mm del rotolo

Lunghezza utile 1600mm del rotolo

Velocità lineare 4-32m/min del rotolo medio

Rapporto di velocità del 1:1.5 dei rotoli: 1.5:1

Gamma massima 10mm di punto di contatto

Spessore calandrato 0.3-6mm del prodotto

Larghezza calandrata massima 1400mm del prodotto

Motore principale

Potere 132/160kw

Velocità 980RPM

Il punto di contatto che regola il tipo ha motorizzato la regolazione

Pressione 0.2-0.4Mpa dell'acqua di raffreddamento

Dimensioni globali (L*W*H) 6270*2960*4100mm

Approssimativamente peso 22000kg

Una gamma di 3 rifornimenti

Corpo di macchina (&frame) della piastra di fondazione 1set

Rotolo che &bearing 4sets

Dispositivo di regolazione di punto di contatto 3sets

Dispositivo di riserva 1set della guida

Sistema di lubrificazione 1set

Sistema di trasmissione 1set

Temperatura del rotolo che regola il sistema di conduttura 1set

Tirafondi 1set

Sistema di controllo elettrico 1set

4 i punti seguenti redatti dall'utilizzatore finale

A. Tutti i cavi di cavo fuori della scatola di operazione e del gabinetto di controllo elettrico.

B. Tutte le condutture fuori dei giunti rotanti.

Montaggio 5 e norme tecniche

5,1 struttura: ghisa ad alta resistenza con il trattamento di tempera e completamente elaborare via la precisione che lavora, con forte rigidità e buona abilità antivibrazione.

5,2 piastra di fondazione: piastra di fondazione saldata con la tempera e l'elaborazione, con una rigidità alta e nessuna deformazione.

5,3 rotolo e sopportare

(1) struttura del rotolo: il rotolo regolare vuoto, rotoli perforati è facoltativo.

materiale e montaggi (di 2): fatto della lega del Ni, del Cr e di Mo attraverso fusione centrifuga

durezza (di 3): HRC60-67

(4) profondità di indurimento dello strato: 5-23mm

(5) cuscinetto principale: cuscinetto a rulli antifrizione

(6) supporto sopportante: le parti fondenti con il processo di tempera, con il foro di olio di lubrificazione hanno riservato.

(le 7) temperature del rotolo che regolano il sistema adottano con i giunti rotanti di alta qualità ed il tubo flessibile di acciaio inossidabile.

5,4 dispositivo di regolazione di punto di contatto

La regolazione di punto di contatto è usata per rotolo 1#, 2# e 4#, sia singola regolazione laterale che

la regolazione multipla lata doppio è disponibile.

5,5 guida di riserva

La regolazione di spazio è adottata con tipo manuale.

5,6 riduttore di velocità

(1) tipo: un input del motore e asse a una uscita

lubrificazione (di 2): tipo del bagno d'olio

(3) accoppiamento introdotto: accoppiamento flessibile

5,7 couplin del perno di Rod

L'accoppiamento del perno di Rod è adottato per collegare l'albero di uscita e rotolo del riduttore di velocità, che fa un andamento affidabile e privo d'intoppi mentre lavora come pure una manutenzione facile.

5,8 sistema di lubrificazione

(1) sopportare: c'è un serbatoio dell'olio per questo sistema, su quale insieme con la regolazione di capacità di flusso, il calibro di temperatura di olio, il dispositivo di raffreddamento, il filtro ed ecc.

(2) condutture sottili della lubrificazione a olio

5,9 sistema di controllo elettrico

Il sistema di controllo completo e perfetto soddisfa le esigenze di lavoro del calendario, questo sistema è inclusione dell'operazione semplice e del funzionamento affidabile.
