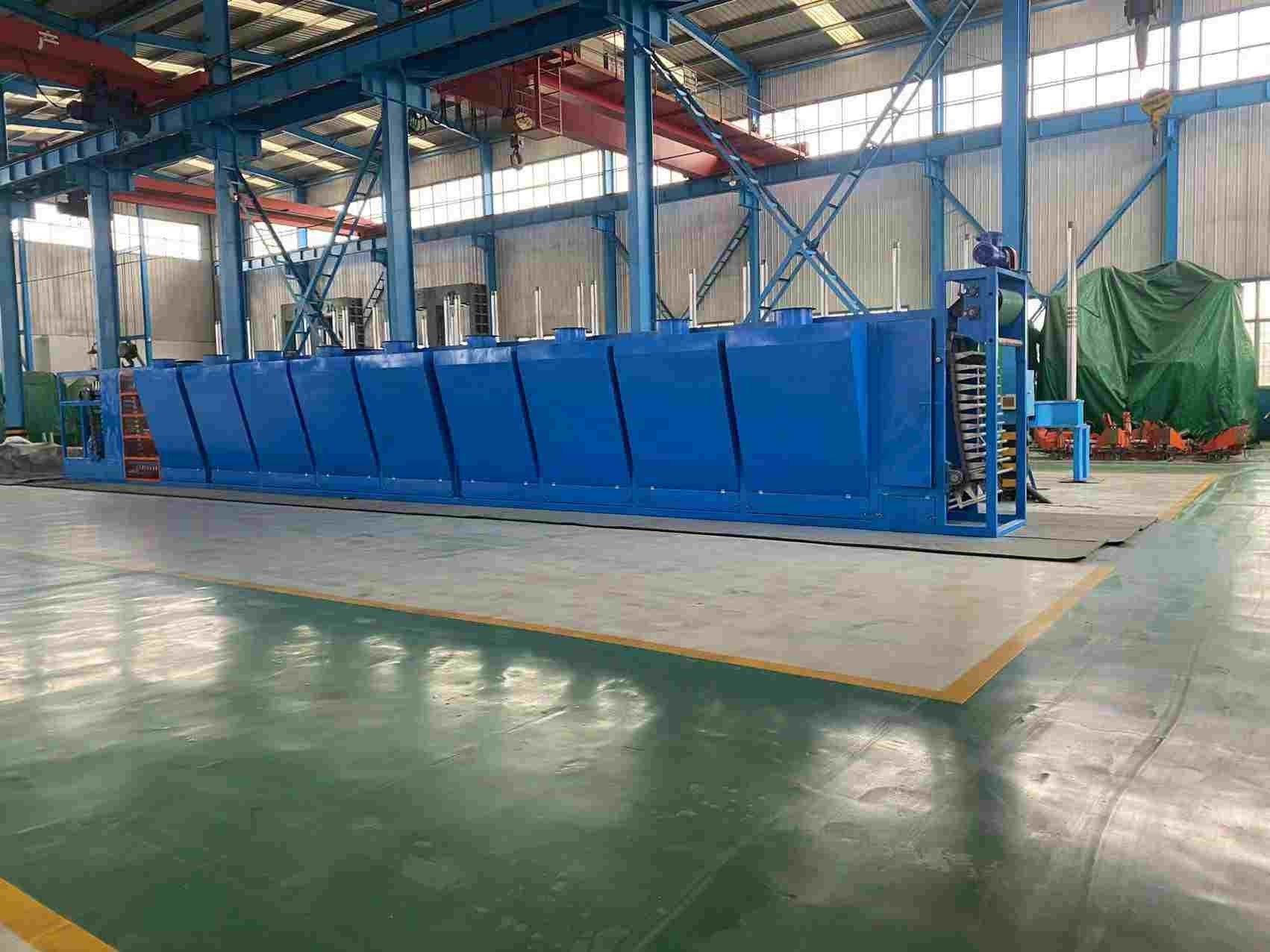

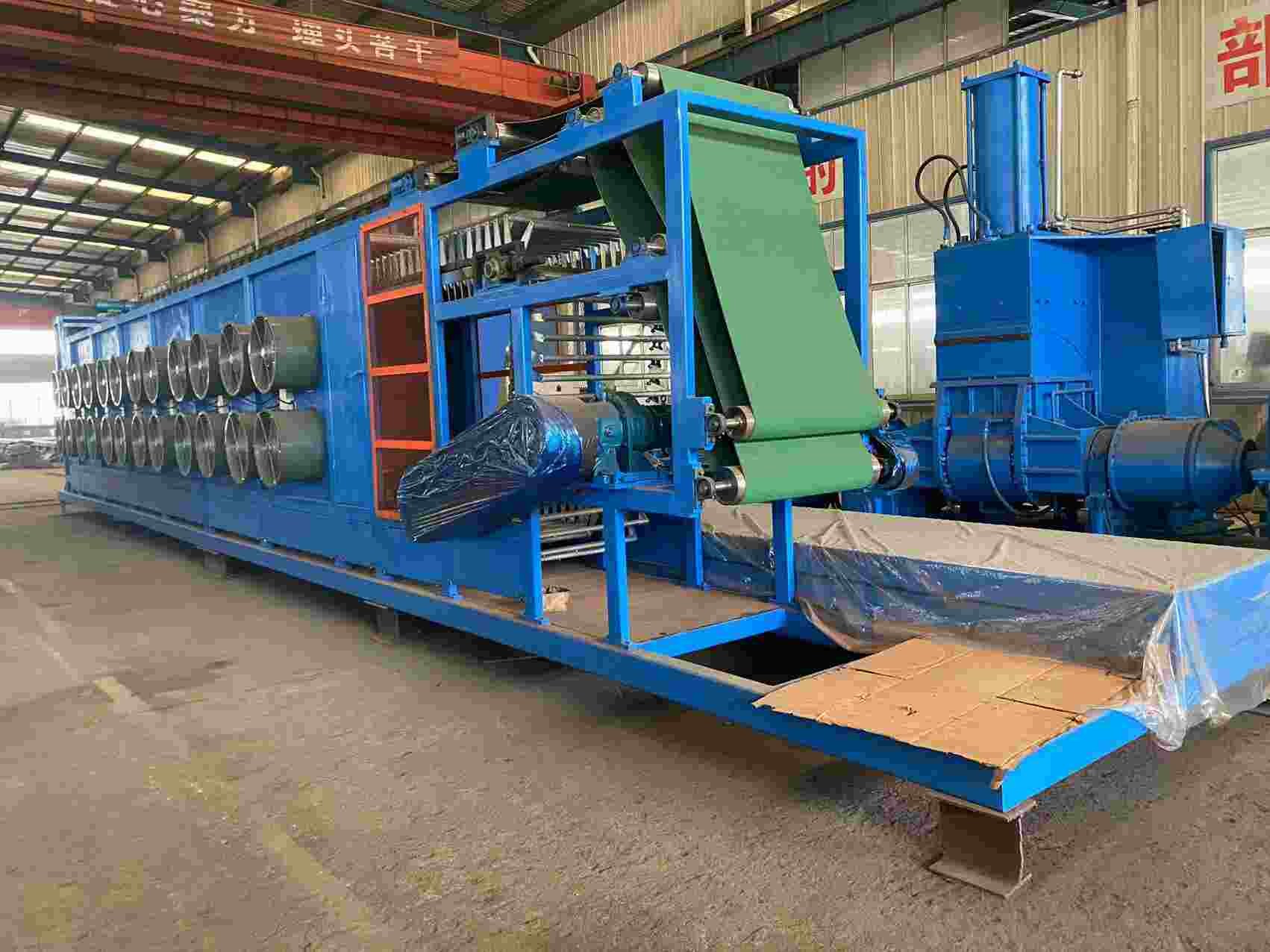

18KW-34KW Batch Off Rubber Cooling Machine Azionato elettricamente Batch Off Rubber Cooler

Linea di raffreddamento di gomma a scatto

Macchina di raffreddamento per la fabbricazione di tubi di gomma

Come ausiliario a valle del miscelatore interno, viene utilizzato principalmente per rivestimento con agente di rilascio, raffreddamento, essiccazione;lavoro con miscelatore interno, lamiera di estrusione, mulino di miscelazione aperto, ecc.
1L'operazione di rivestimento con agente di rilascio, raffreddamento, asciugatura e imballaggio sono eseguite in una macchina di segnale e realizzano una produzione continua ad alta efficienza.
2La parte di raffreddamento è dotata di ventilatori a bassa potenza, basso rumore e alta pressione del vento.
3L'impiego del PLC e della regolazione della velocità mediante controllo di frequenza facilitano il controllo dell'intero processo.
4Esistono tipi di pavimenti, tipi di capi, tipi di hang-up, tipi di reti piatte, ecc. da scegliere in base alle esigenze del cliente.

1Condizioni di lavoro
1.1 Utilizzo dell'apparecchiatura: la pellicola viene premuta, immersa, raffreddata e asciugata, per poi essere posizionata (manualmente) per il processo successivo.

1.2 Ambiente di utilizzo dell'apparecchiatura: altitudine < 1000 m, temperatura massima 40°C, temperatura minima 5°C; umidità relativa fino al 95%.
1.3 alimentazione: AC380/AC220, 50 Hz;

1.4 Acqua di raffreddamento: temperatura dell'acqua 25±5°C; pressione dell'acqua 0,3-0,4 MPa; consumo: 6 m3/h.

1.5 Aria compressa: pressione: 0,5 ≈ 0,8 MPa, consumo: 0,3 m3/min

2- Visualizzazione della struttura principale

1) Dispositivo di accesso:
Il sollevamento e l'abbassamento del telaio di raccolta oscillante sono controllati dal cilindro d'aria, che è conveniente per il funzionamento;la velocità del pick-up può essere regolata manualmente, che può essere abbinata alla velocità della compressa e del dispositivo di sollevamento posteriore.
2) Dispositivo di pressione:
dotato di un tripla, di una valvola e di un cilindro di pressione, il cilindro è controllato da una valvola solenoide per azionare l'azione del rullo di regolazione della pressione,in modo che le pellicole discontinuate siano premute insieme, in modo che i film possano essere continuamente prodotti.

3 ) Dispositivo di immersione: Funzione: immergere il film trasportato dal dispositivo ricevente e trasportare l'agente di rilascio.

dotato di un serbatoio di agenti isolanti, dotato di un sistema di raffreddamento e collegato alla fonte di acqua di raffreddamento,il liquido isolante può essere raffreddato continuamente per controllare la temperatura del liquido isolante.
4) Dispositivo di fissaggio e sollevamento:

Il dispositivo sale e trasporta il film rivestito di liquido isolante nella sezione raffreddata ad aria, sollevando il dispositivo di arrampicata ad un certo angolo rispetto al suolo orizzontale;

C'è un serbatoio di raccolta dell'acqua sotto il dispositivo di arrampicata, che può scaricare l'agente di rilascio in eccesso dal film nel serbatoio di isolamento.

La cintura di supporto ha una funzione di inversione del jog per evitare che la colla si blocchi all'ingresso della colla e la pellicola può essere invertita e rimessa nel serbatoio dell'agente isolante,che è conveniente per gestire situazioni inaspettate e ridurre i tempi di fermo e di manutenzione.

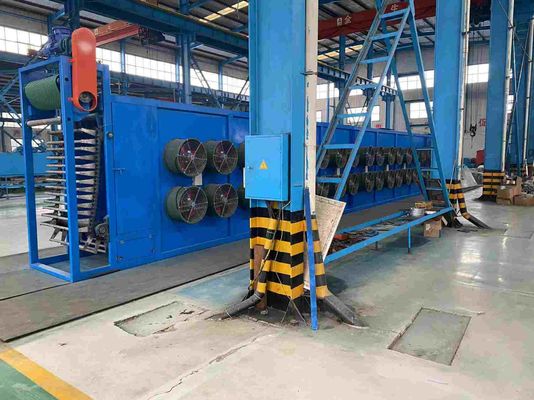

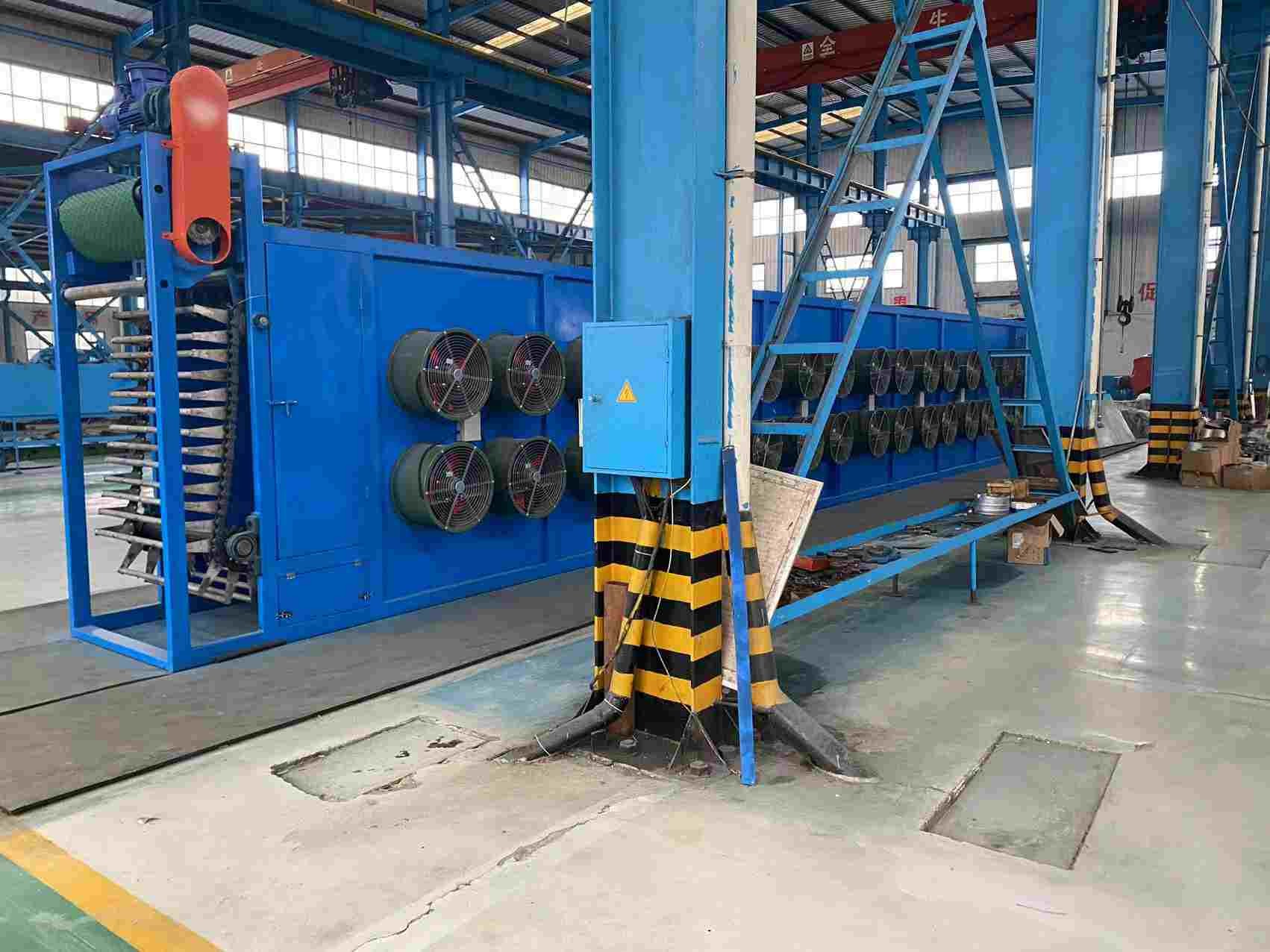

5) Dispositivo di raffreddamento dell'aria:

Composizione: composto da rack, ventilatore di raffreddamento, canna sospesa e dispositivo di trasporto della canna sospesa, deflettore del vento, ecc.

La canna appesa adotta la struttura saldata di un tubo di acciaio e il perno è installato sulla canna appesa.e il perno è fissato sulla canna per evitare che il film scivoli dalla canna sotto il forte vento che soffia.

INTRODUZIONE

QINGDAO SHENGHUALONG RUBBER MACHINERY è stata fondata nel 1967, ha impiegati più di cinquecento,
produzione di macchine per la gomma e per la laminazione.
Come produttore di macchinari per gomma, Hangsen possiede terreni di oltre 50.000 metri quadrati, con un patrimonio totale di oltre 100 milioni di dollari, oltre 500 dipendenti e 60 ingegneri meccanici,

La società è una delle più grandi imprese private che si occupano di prodotti professionali di gomma.
Abbiamo una fresatrice da 8 metri tipo portico,
TK6913B Macchina per foraggio e fresatura CNC
TPX6213 foraggio a pavimento
TPX6113 fresatrice e foratrice
Centrale di lavorazione verticale
CY-K630 tornio CNC
2.5 Torni verticali a metri e altre grandi attrezzature di lavorazione avanzate
Produciamo principalmente i seguenti macchinari.
Apparecchiature per pneumatici radiali
XK-660 Collettore di miscelazione aperta di gomma
Macchine di vulcanizzazione a doppio stampo da 42 a 65,5 pollici
75-105 pollici singolo stampo vulcanizzatore
Serie di miscelatori interni, serie di miscelatori di gomma, serie di estrusori e filtri
Macchine di vulcanizzazione di tubi di pneumatici, lamine, piastre di tubi interni
Linea di riciclaggio dei rifiuti di pneumatici
Linea di recupero di fogli di gomma e così via,
Possiamo anche progettare e fabbricare per vari macchinari e attrezzature in gomma non standard in base alle esigenze dei clienti.
La nostra azienda segue sempre il concetto di mercato della domanda di mercato prima, il cliente prima.
Finora, abbiamo esportato in più di 40 paesi, godendo di una buona reputazione nel mercato mondiale.
