linea di produzione di gomma di vulcanizzazione del nastro trasportatore della stampa 16Mpa verde blu
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Materiale | Acciaio fuso | Colore | Blu, verde |
|---|---|---|---|
| Larghezza della cinghia | 800mm | Struttura | Acciaio |
| Spessore totale | 20mm | dimensione della stampa | 1200x2500mm |
| Warantee | 1 anno | Certificato | CE, ISO |
| Evidenziare | stampa di vulcanizzazione 16Mpa,Linea di produzione di gomma del nastro trasportatore della stampa,Linea di produzione di gomma di vulcanizzazione del nastro trasportatore |
||
Descrizione di prodotto

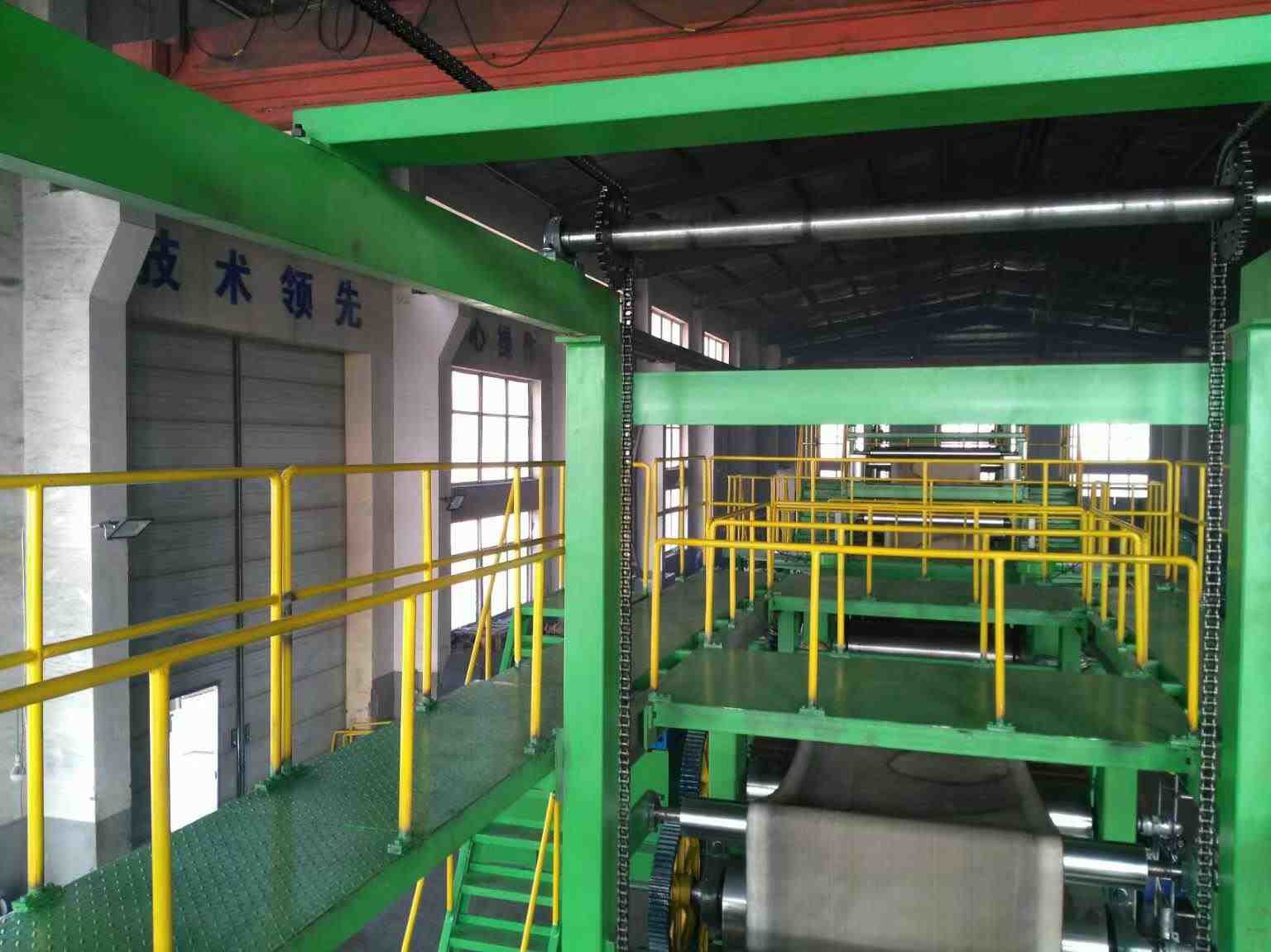

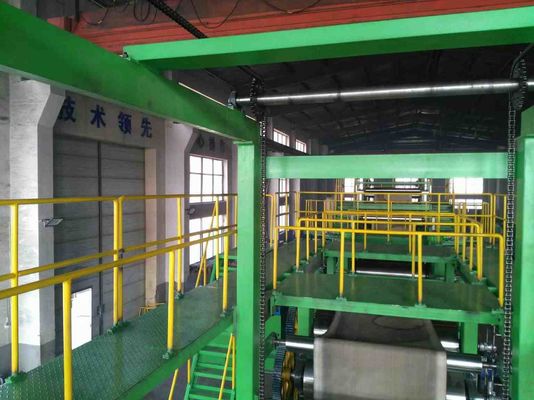

Linea di produzione di gomma del nastro trasportatore
linea di vulcanizzazione di lavoro a catena di produzione di macchina della stampa del nastro trasportatore di gomma

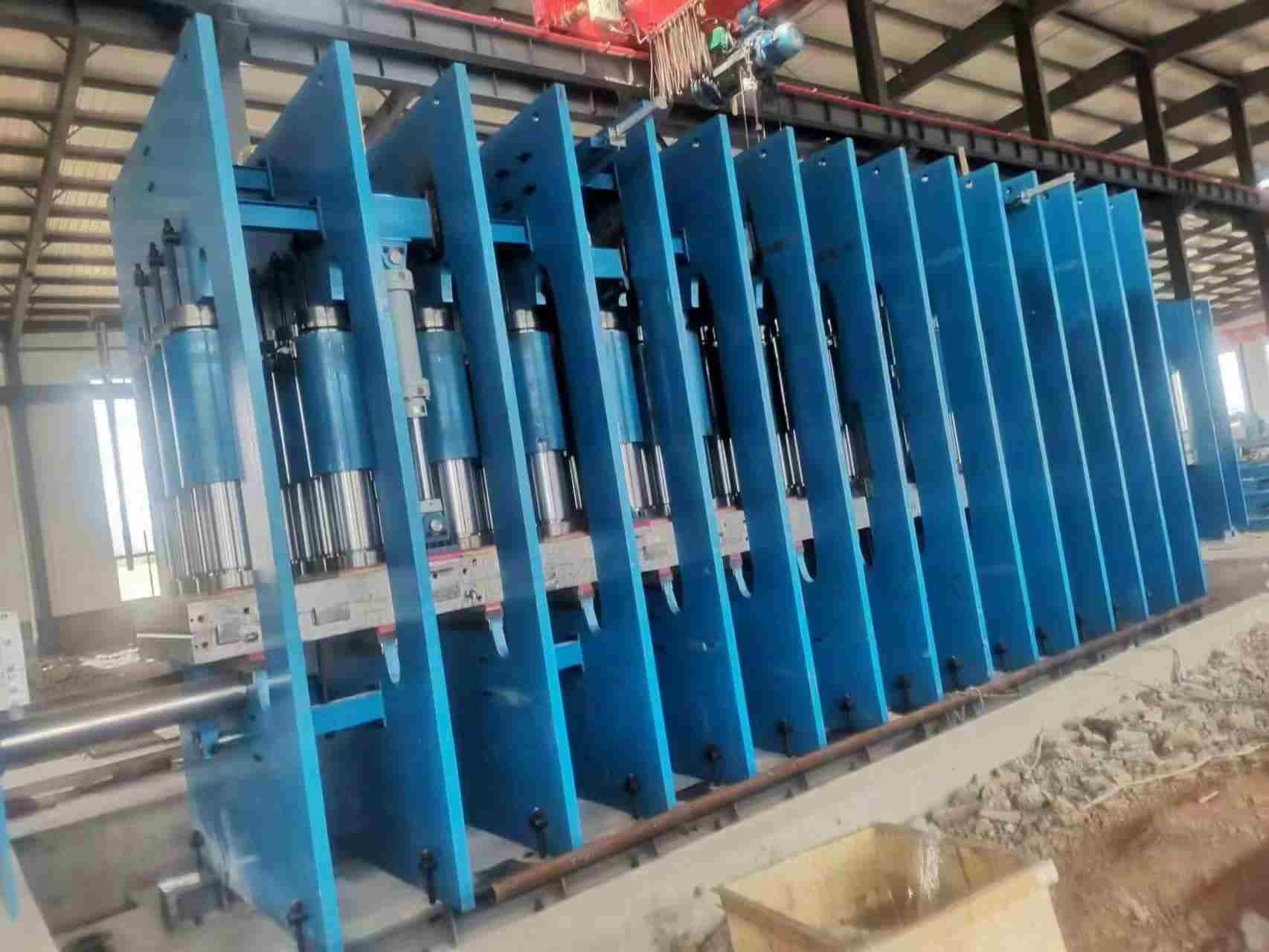

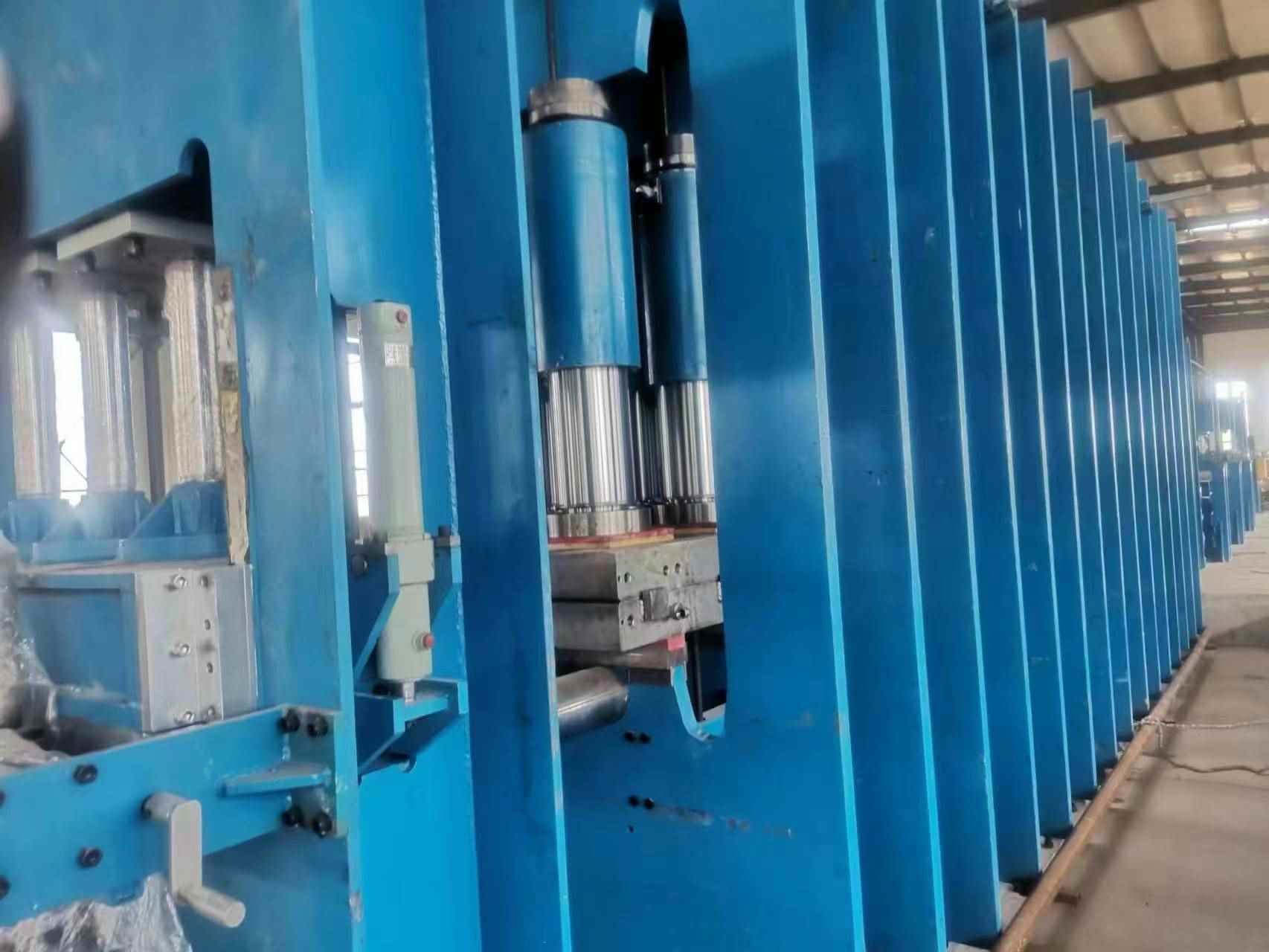

1, macchina di vulcanizzazione della stampa del nastro trasportatore di gomma
| Tipo | XLB-Q1200x2500x1/10.00MN |
| Pressione della forza | 10.00MN |
| Pressione idraulica di lavoro | 16Mpa |
| Dimensione della piastra riscaldante | 1200x2500x67mm |
| Pressione di unità di superficie | 33kg/cm2 |
| Strati di lavoro | 1 strato |
| Colpo del pistone | 300mm |
| Diametro del pistone | 360mm |
| Qty del pistone. e materiale | 6 insiemi, hanno raffreddato il ghisa |
| Qty del cilindro idraulico. e materiale | 6 insiemi, ghisa sferoidale |
| Distanza fra la piastra riscaldante | 300mm |
| Modo di riscaldamento | Elettrico (olio di conduzione) |
| Potere del motore principale | Motore ad alta tensione 7.5KW*2 di bassa tensione del motore 11KW*1 |
| Elemento di sigillamento | 12 insiemi (insiemi, accessori principali della macchina 6 6 insiemi) |
| Velocità vicina della muffa | 15mm/s |
| Velocità aperta della muffa | 13mm/s |
| Struttura | Tipo della pagina |
| Metodo di controllo | Controllo dello SpA, clse automatico e muffa aperta, scarico automatico |
| Dimensione globale | 4250*2500*4350 |
| Peso | Quasi 36T |
2, i parametri tecnici di 1. macchine principali: Vulcanizzatore della cinghia di gomma di XLB-Q1400X3000/13.00MN
| 1. | Tipo | XLB-Q1400*3000/13.00MN |
| 2. | Pressione della forza | 13.00MN |
| 3. | Pressione di unità di superficie | 3.0Mpa |
| 4. | Dimensione della piastra riscaldante | 1400*3000*76mm |
| 5. | Distanza fra la piastra riscaldante | 300mm |
| 6. | Diametro del pistone | 400mm |
| 7. | Colpo del pistone | 300mm |
| 8. | Pressione idraulica di lavoro | 17.0Mpa |
| 9. | Qty del cilindro. | 6 pezzi |
| 10. | Velocità muoventesi della piastra riscaldante |
Aumentare: ≥15mm/s Giù: 13mm/s |
| 11. | Modo di riscaldamento | Calore di vapore (o olio del trasferimento di calore) |
| 12. | La gamma di raffreddamento della piastra riscaldante | Entrata: 200mm, sbocco: 100mm |
| 13. | Potere del motore della pompa a bassa pressione | 2×11kw |
| 14. | Potere ad alta pressione del motore della pompa | 15kw |
| 15. | Peso | 45000KG |
3,1 parte della presa del panno del dispositivo di svolgimento (un insieme)
| Riduttore | Modello XW-4 |
| Motore 1.5KW | Modello Y100L-6 |
| La velocità massima della bobina | 50r/min |
3,2 dispositivo della trazione (un insieme per ciascuno anteriore e posteriore)
| ZQ-riduttore | Modello ZQ35 |
| Diametro e lunghezza utile del rullo della trazione | Ф220 1400 |
| Velocità lineare della trazione | 16m/min |
3,3 benedizione e dispositivo di allungamento (un insieme per la benedizione anteriore, posteriore e media)
| Pressione del cilindro |
Diametro: Ф200mm Colpo: 200mm Quantità: 2 |
| Pressione della forza | 1.0MN |
| Pressione di olio di lavoro | 16.0MPa |
| Allungamento del cilindro |
Diametro: Ф200mm Colpo: 400mm Quantità: 2 |
| Forza di trazione totale | 1.0MN |
3,4 dispositivo d'avvolgimento (un insieme)
| Motore |
Modello Y160L-8 Potere: N=5.5kw Velocità girante n=720r/min |
| Riduttore | Modello ZQ35 |
| Rotolo di presa |
Diametro Ф320 del rotolo Linea velocità 12.2m/min |
| Larghezza massima del nastro | 1400mm |
3,5 macchina di riparazione (una)
| Motore | Potere: N=3kw |
| Doppia pompa | Flusso stimato 100L/min di pressione bassa |
| Diametro del tuffatore | Ф340mm |
| Colpo del tuffatore | 300mm |
| Numero dei cilindri idraulici | 2 |
| Specifiche della piastra riscaldante | 1400×800×60 |
3,6 circuito idraulico ausiliario
| Motore | Potere N=11kw |
| Modello a pistone assiale della pompa |
63YCY Pressione prestabilita P=25MPa |
| Pressione reale del lavoro | 16.MPa |
Peso ausiliario: 34000Kg
